Elektronik · ESD · EMV
Technische Klebebandlösungen für elektrische Kontaktierung, Erdung, ESD-Anwendungen und EMV-Abschirmung – als Rollenware, Zuschnitt oder kundenspezifisches Stanzteil.
02
Elektrische Funktion zuerst
Ein Produkt kann mehrere Aufgaben unterstützen. ESD-Kontrolle, elektrische Leitfähigkeit und EMV-Abschirmung dürfen jedoch nicht gleichgesetzt oder ohne Nachweis gegeneinander ausgetauscht werden.
Für Kontaktierung, Erdung, Potentialausgleich und leitfähiges Verbinden, wenn Träger, Klebstoff und Kontaktgeometrie gemeinsam ausgelegt werden.

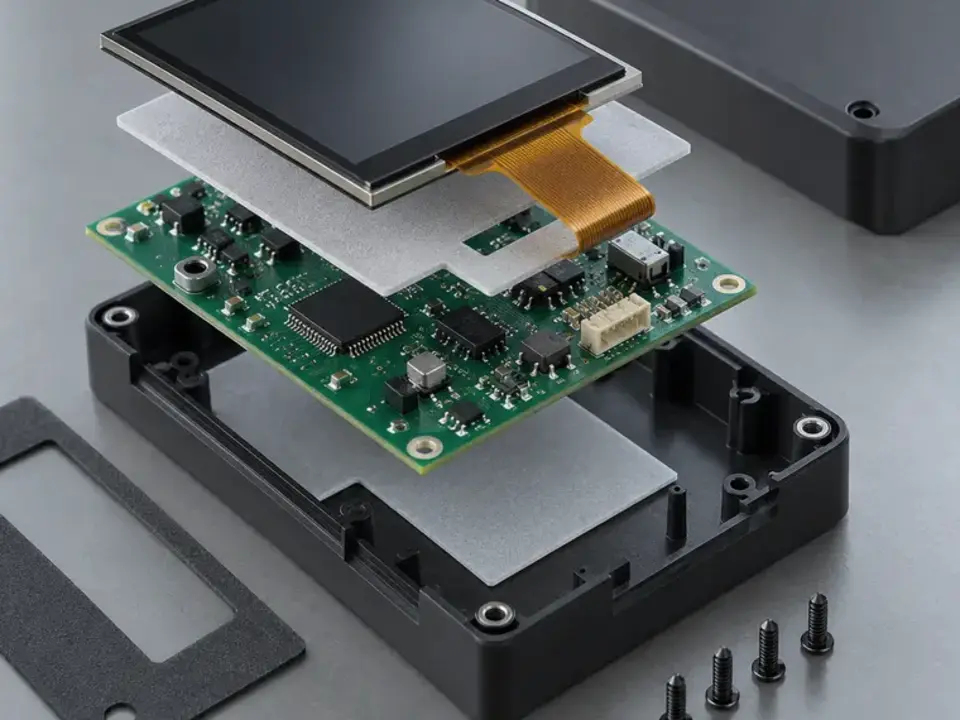

Für produktspezifische Aufgaben in ESD-sensiblen Produktions-, Handhabungs- und Maskierprozessen; nicht automatisch für hohe Ströme oder EMV-Abschirmung geeignet.

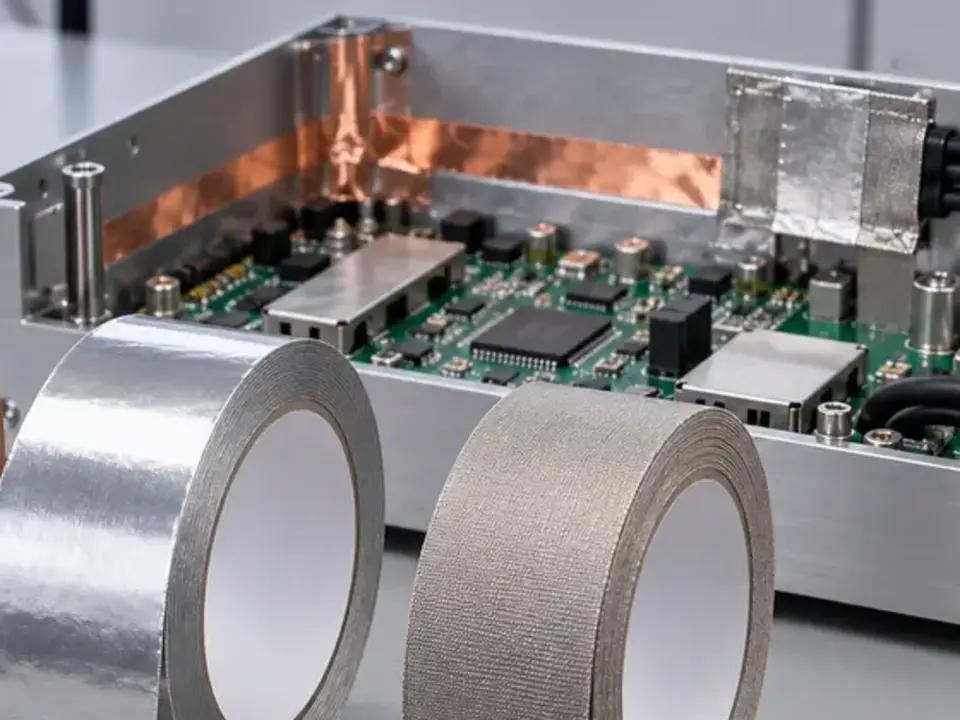

Für leitfähige Nähte, Gehäuseübergänge und Abschirmkontinuität, wenn Material, Überlappung, Erdung und Einbaugeometrie als System bewertet werden.
03
Material- und Klebstoffaufbau

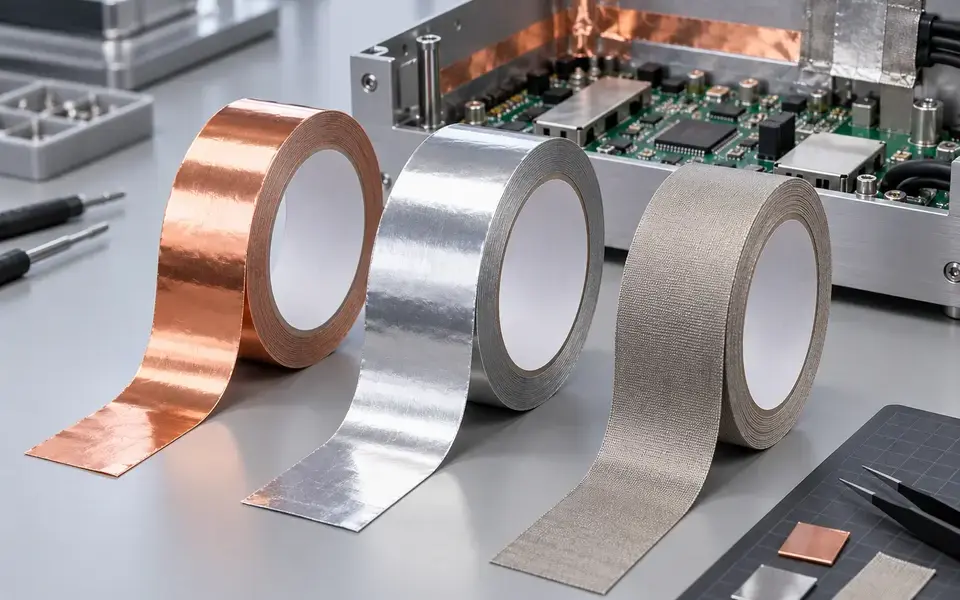

Kupfer, Aluminium, leitfähige Gewebe und doppelseitige Systeme erfüllen unterschiedliche elektrische und mechanische Aufgaben. Das Material allein beschreibt noch nicht die komplette Klebverbindung.

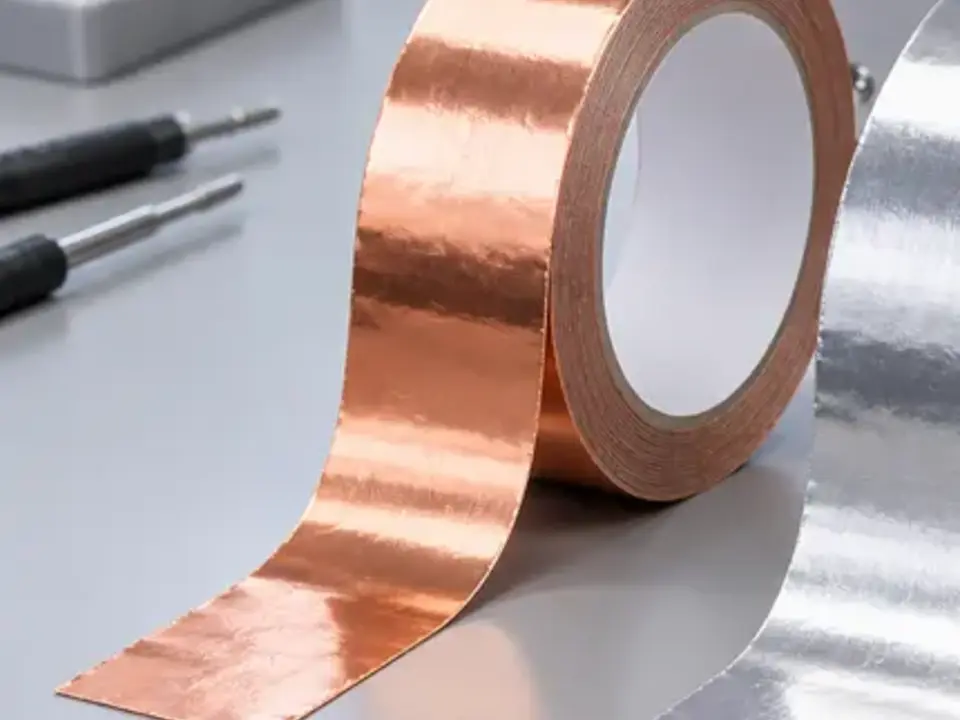

Formbare Metallfolie für ausgewählte Kontaktierungs-, Erdungs- und Abschirmaufgaben; Klebstoff und Kontaktaufbau separat prüfen.
Produkte ansehen

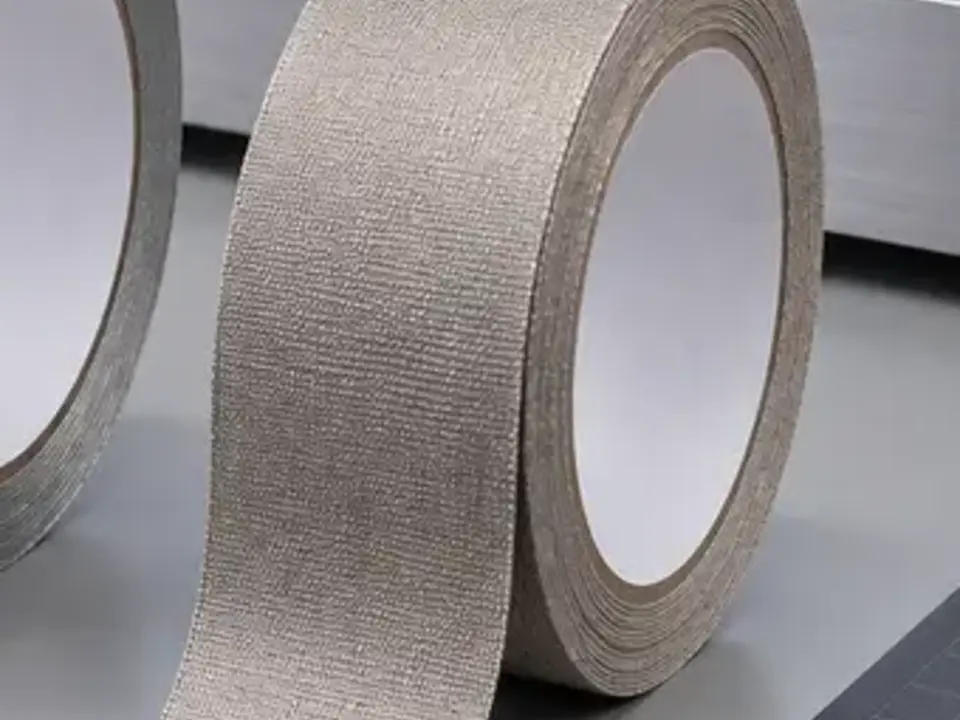

Flexibler, textiler Träger für ausgewählte Gehäuse-, Kabel- und konvertierte Kontaktgeometrien.
Produkte ansehen

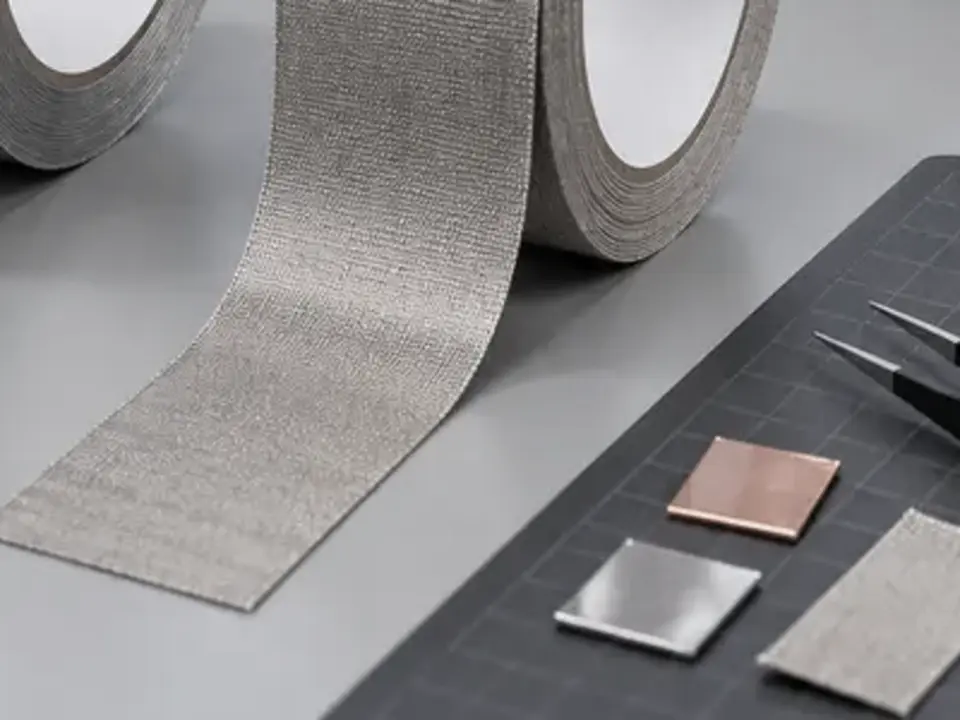

Doppelseitiger Aufbau für mechanische Fixierung und definierte elektrische Kontaktierung zwischen zwei Oberflächen.
Produkte ansehen
Metallfolienträger für ausgewählte leitfähige, abschirmende und technische Abdeckfunktionen; Oberfläche und Klebstoff prüfen.
Produkte ansehen

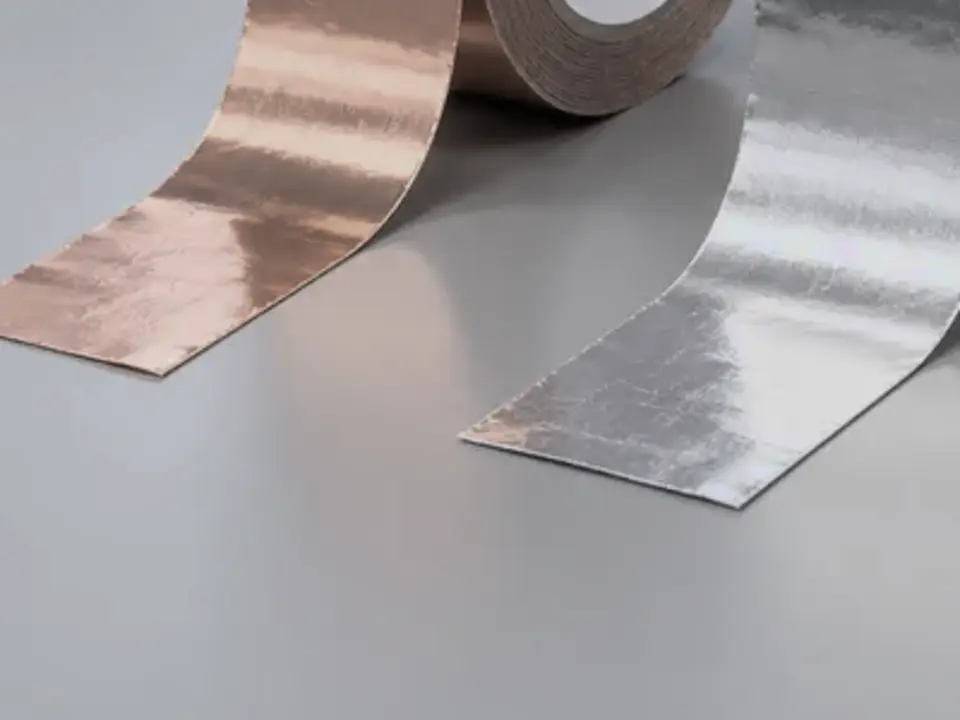

Produktspezifisches System für ausgewählte ESD-sensitive Prozesse; elektrische Eigenschaften und Freigaben müssen belegt sein.
Produkte ansehen04
Engineering Selection
Zuerst wird die elektrische Aufgabe definiert. Erst danach werden Träger, Klebstoff, Kontaktoberfläche und Lieferform ausgewählt.
| Technologie | Elektrische Hauptfunktion | Flexibilität | Mechanischer Aufbau | Typische Anwendung | Wichtiger Prüfpunkt |
|---|---|---|---|---|---|
| Kupferfolien-System | Kontaktierung, Erdung oder Abschirmkontinuität | Gut formbar | Metallischer Folienträger | Gehäuse, Nähte und Kontaktflächen | Leitfähigkeit des Klebstoffs und reale Grenzfläche |
| Aluminiumfolien-System | Produktspezifische Kontakt- oder Abschirmfunktion | Begrenzt formbar je Aufbau | Leichter Metallfolienträger | Abdeckung, Gehäuse und technische Folienformen | Oxidschicht, Beschichtung und Klebstoffaufbau |
| Leitfähiges Gewebe | Flexible Kontaktierung oder Abschirmkontinuität | Hoch flexibel | Textiler leitfähiger Träger | Kabel, Gehäuseübergänge und flexible Baugruppen | Kantenkontakt, Überlappung und Montage |
| Doppelseitig leitfähiger Aufbau | Kontaktierung durch eine Klebfuge | Je Träger und Klebstoff | Beidseitige Klebverbindung | Display-, Modul- und Baugruppenmontage | Z-Achsen-Leitfähigkeit und Kontaktdruck |
| ESD-System | Produktspezifische ESD-Kontrolle | Je Trägeraufbau | Folien-, Gewebe- oder Spezialaufbau | Produktion, Handhabung und Maskierung | Elektrisches Verhalten, Einsatz und Entfernung |
Grenzflächen verstehen
Ein leitfähiger Träger bedeutet nicht automatisch, dass die gesamte Klebverbindung durch die Klebstoffschicht elektrisch kontaktiert. Träger, Klebstoff, Kontaktfläche, Oberflächenzustand, Druck und Kontaktgeometrie bilden gemeinsam den elektrischen Pfad.
X / Y / Z
Einige Konstruktionen benötigen Leitfähigkeit innerhalb der Trägerebene. Andere müssen durch die Klebfuge in Z-Richtung kontaktieren. Diese Richtungen dürfen nicht als automatisch gleichwertig angenommen werden.
In-plane-Leitfähigkeit ist nicht automatisch Z-Achsen-Leitfähigkeit.
Substrat & Oberfläche
Oxide, Lacke, Beschichtungen, Verunreinigungen und kleine Kontaktflächen können den elektrischen Pfad verändern. Der reale Grenzflächenaufbau gehört deshalb zur technischen Bewertung.
Systemfunktion
Die Verwendung einer Kupfer- oder Aluminiumfolie allein belegt keine Abschirmleistung. EMV-Abschirmung muss im gesamten System bewertet werden.
Produktspezifische Eignung
ESD-Klebebänder können definierte Aufgaben in sensiblen Prozessen unterstützen. Das elektrische Verhalten, der Klebstoff, die Anwendung und eine mögliche Entfernung müssen anhand des konkreten Produkts bestätigt werden.
Technischer Hinweis: Widerstands-, Abschirm-, Frequenz-, Strom-, Spannungs-, Haftungs- und Temperaturwerte sowie Norm- oder Zertifizierungsaussagen werden erst nach Abgleich mit verifizierten Produktdaten veröffentlicht.
05
Precision Converting
Leitfähige Pads, Erdungslaschen, Abschirmrahmen, Folienformen und flexible Kontaktgeometrien werden auf Baugruppe und Montageprozess abgestimmt.
Technische Unterlagen und Zeichnungen können nach der ersten Kontaktaufnahme per E-Mail übermittelt werden.
06
Elektronik & elektrische Baugruppen
Die Auslegung verbindet elektrische Funktion, mechanischen Aufbau und den realen Montageprozess der Baugruppe.
Von der Funktion zur Lieferform
Erdung, Kontaktierung, ESD oder EMV abgrenzen.
Folie, Gewebe und Klebstoffsystem festlegen.
Beschichtung und Kontaktzustand erfassen.
Fläche, Druck und Leitfähigkeitsrichtung definieren.
Mechanik und Einsatzbedingungen dokumentieren.
Rolle, Zuschnitt oder Stanzteil bestimmen.
07
Portfolio & Wissen
| Serie | Aufbau und Kennwerte | Erste Auswahl |
|---|---|---|
| Kupferfolien-Klebeband · YS07D | Träger: Kupferfolie · Klebstoff: Leitfähiges Acrylat · Klebeseite: Einseitig · Gesamtdicke: 0,030–0,150 mm | Einseitig klebend mit leitfähigem Acrylat für elektronische Kontaktierungs- und Abschirmaufgaben. |
| Aluminiumfolien-Klebeband · YS06D | Träger: Aluminiumfolie · Klebstoff: Leitfähiges Acrylat · Klebeseite: Einseitig · Gesamtdicke: 0,060–0,150 mm | Einseitig klebend mit leitfähigem Acrylat für elektronische Kontaktierungs- und Abschirmaufgaben. |
Aluminiumfolie mit einseitig aufgetragenem, elektrisch leitfähigem Acrylat-Haftklebstoff für Kontaktierungs- und Abschirmaufgaben in elektronischen Baugruppen. Folie, Klebschicht und Kontaktoberfläche müssen als Verbindungssystem bewertet werden.
Kupferfolie mit einseitig aufgetragenem, elektrisch leitfähigem Acrylat-Haftklebstoff für Kontaktierungs- und Abschirmaufgaben in elektronischen Baugruppen. Folie, Klebschicht und Kontaktoberfläche müssen als Verbindungssystem bewertet werden.
Aluminium-Klebeband kombiniert eine metallische Folie mit einem produktspezifischen Klebstoffsystem. Für die Auswahl werden Funktion, Kontaktoberfläche, Umgebung und gewünschte Lieferform gemeinsam bewertet.
Leitfähiges Klebeband ist ein technischer Verbund, der je nach Aufbau eine elektrische Kontakt-, Erdungs- oder Abschirmfunktion unterstützen kann. Träger, Klebstoff und Grenzflächen bestimmen die reale Funktion.
Leitfähiges Klebeband zielt auf einen definierten elektrischen Verbindungspfad. ESD-Klebeband dient produktspezifisch der Kontrolle elektrostatischer Effekte und ist nicht automatisch für Stromübertragung oder Abschirmung geeignet.
ESD betrifft elektrostatische Aufladung und Entladung. EMV betrifft elektromagnetische Störungen und die Verträglichkeit eines Systems. Beide Aufgaben benötigen unterschiedliche Nachweise.
Der Kupferträger ist elektrisch leitfähig. Ob die gesamte Klebverbindung leitfähig ist, hängt zusätzlich vom Klebstoff, der Kontaktoberfläche, dem Druck und der Geometrie ab.
Nicht automatisch. Es gibt leitfähige und nicht leitfähige Klebstoffsysteme. Der konkrete Produktaufbau muss anhand bestätigter Daten geprüft werden.
Es wird geprüft, wenn zwei Oberflächen mechanisch verbunden und zugleich über die Klebfuge elektrisch kontaktiert werden sollen. Z-Achsen-Funktion und Kontaktaufbau sind entscheidend.
Es kann Teil einer Abschirmlösung sein. Die tatsächliche EMV-Wirkung entsteht jedoch erst im Gesamtsystem aus Material, Nähten, Erdung, Öffnungen und Einbaugeometrie.
Oxide, Lacke, Beschichtungen, Verunreinigungen, Kontaktfläche und Anpressung können den elektrischen Pfad wesentlich beeinflussen. Metall allein garantiert keinen leitfähigen Kontakt.
Viele Folien-, Gewebe- und doppelseitige Systeme lassen sich zu Pads, Laschen, Rahmen oder kundenspezifischen Kontaktgeometrien verarbeiten. Machbarkeit und Toleranzen hängen vom Materialaufbau ab.
Technische Anfrage
Teilen Sie uns gewünschte elektrische Funktion, Substrate, Aufbau, Einsatzbedingungen und Lieferform mit. Unser Team prüft die Anforderungen und unterstützt Sie bei der Auswahl einer geeigneten Lösung.
Technische Unterlagen und Zeichnungen können anschließend per E-Mail übermittelt werden.
