YS07D · Leitfähige Metallfolien

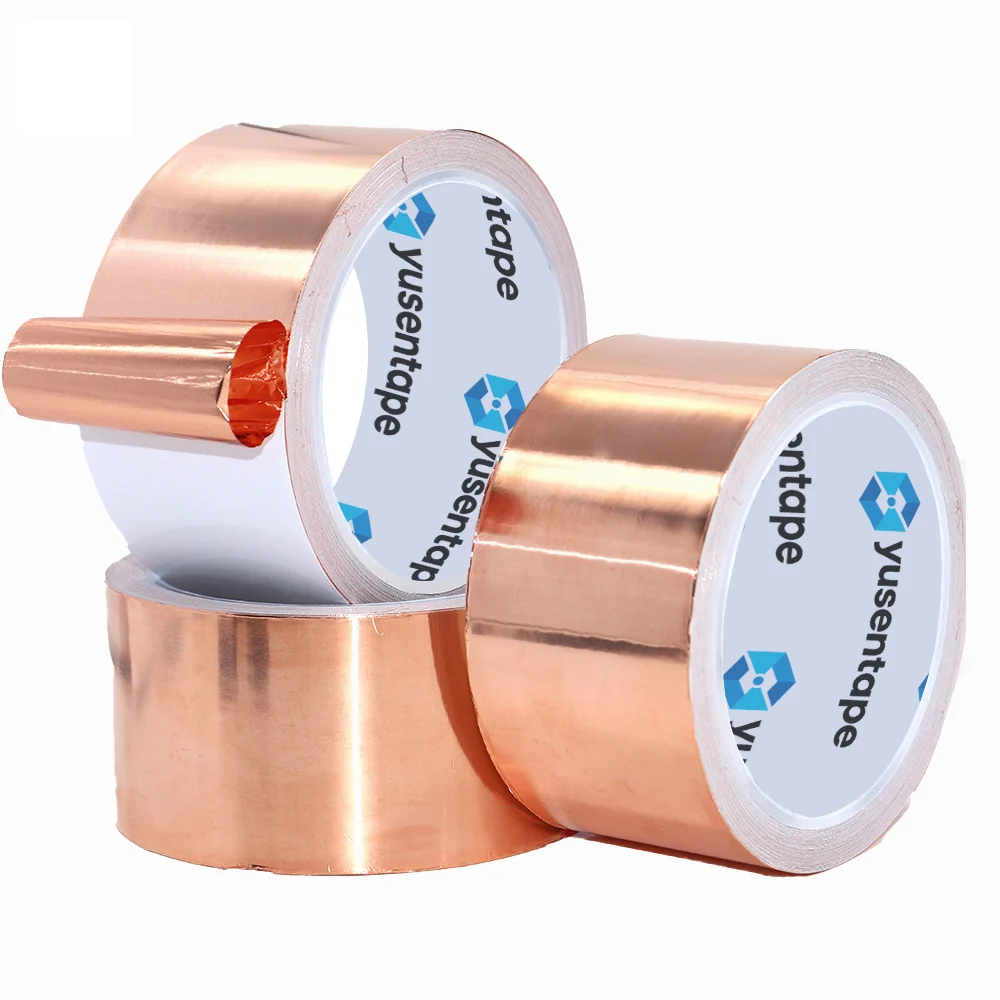

Kupferfolien-Klebeband · YS07D

Elektrisch leitfähiger Acrylatklebstoff · YS07D

Kupferfolie mit einseitig aufgetragenem, elektrisch leitfähigem Acrylat-Haftklebstoff für Kontaktierungs- und Abschirmaufgaben in elektronischen Baugruppen. Folie, Klebschicht und Kontaktoberfläche müssen als Verbindungssystem bewertet werden.

YUSEN · Verarbeitung: YUSEN

Technische Anfrage senden Technische Unterlagen

Auf einen Blick

Träger: Kupferfolie
Klebstoff: Leitfähiges Acrylat
Klebeseite: Einseitig
Gesamtdicke: 0,030–0,150 mm
Farbe: Kupferfarben
Modellvarianten: 12

Angaben aus dem bereitgestellten YUSEN TDS. Die Modellwerte und Prüfgrenzen sind unten getrennt aufgeführt.

Materialaufbau

Leitfähige Folie und leitfähige Klebschicht getrennt berücksichtigen

„Leitfähig“ bezeichnet die Materialfunktion. Daraus folgt weder ein bestimmter Kontaktwiderstand der fertigen Baugruppe noch eine zugesicherte EMV-Dämpfung.

Träger
Kupferfolie
Klebstoff
Elektrisch leitfähiges Acrylat · einseitig
Trennliner
Trennfolie oder Trennpapier; vor Montage entfernen

Technische Daten nach Modell

Alle Modellwerte aus dem bereitgestellten TDS, einschließlich Originaleinheiten. Gesamtdicke und Foliendicke nicht gleichsetzen.

Tabelle bei Bedarf seitlich scrollen.

Serie YS07D · 12 Modellvarianten
Modell	Gesamtdicke [mm]	Foliendicke [mm]	180°-Schälkraft [N/25 mm]	Anfangshaftung [Stahlkugel]	Haltekraft [h]	Temperaturangabe [°C]
YS0703D	0,03	0,009	≥0,8	> Nr. 1	≥4	−20 – +120
YS07038D	0,038	0,018	≥1,0	> Nr. 1	≥4	−20 – +120
YS07045D	0,045	0,035	≥1,0	> Nr. 1	≥8	−20 – +120
YS0705D	0,05	0,018	≥1,2	> Nr. 2	≥12	−20 – +120
YS0705D-1	0,05	0,035	≥0,8	> Nr. 1	≥12	−20 – +120
YS0706D	0,06	0,025	≥1,2	> Nr. 2	≥12	−20 – +120
YS0707D	0,07	0,035	≥1,2	> Nr. 2	≥12	−20 – +120
YS07085D	0,085	0,05	≥1,2	> Nr. 2	≥12	−20 – +120
YS0709D	0,09	0,05	≥1,2	> Nr. 2	≥12	−20 – +120
YS0710D	0,10	0,045	≥1,2	> Nr. 2	≥12	−20 – +120
YS0712D	0,12	0,075	≥1,5	> Nr. 2	≥12	−20 – +120
YS0715D	0,15	0,1	≥1,5	> Nr. 2	≥12	−20 – +120

Prüfverfahren, Lasten und konkrete Testbedingungen für Schälkraft, Kugel-Anfangshaftung und Haltekraft sind nicht vollständig dokumentiert. Die Zeitangabe in Stunden ist keine zulässige Bauteillast.

Elektrische Kontaktierung und Temperatur bewerten

Entscheidend ist die vollständige Kontaktstelle einschließlich Klebschicht, Untergrund und Montage.

Elektrische Kennwerte

Die Quelle bestätigt elektrisch leitfähigen Klebstoff, nennt jedoch keine Zahlenwerte für Oberflächen-, Kontakt- oder Durchgangswiderstand. Aluminiumwerte werden nicht übertragen.

Temperaturangabe laut Vorlage

−20 bis +120 °C. Dauer der Wärmeeinwirkung und Prüfverfahren sind nicht dokumentiert; daraus wird keine Dauer- oder Kurzzeitfreigabe abgeleitet.

Kontaktoberfläche und EMV

Oxide, Beschichtungen, Anpressung und Geometrie beeinflussen die Verbindung. Es liegen keine dB-Abschirmwerte, Frequenzkurven oder pauschalen Systemfreigaben vor.

Elektronische Baugruppen und kundenspezifische Kontakte

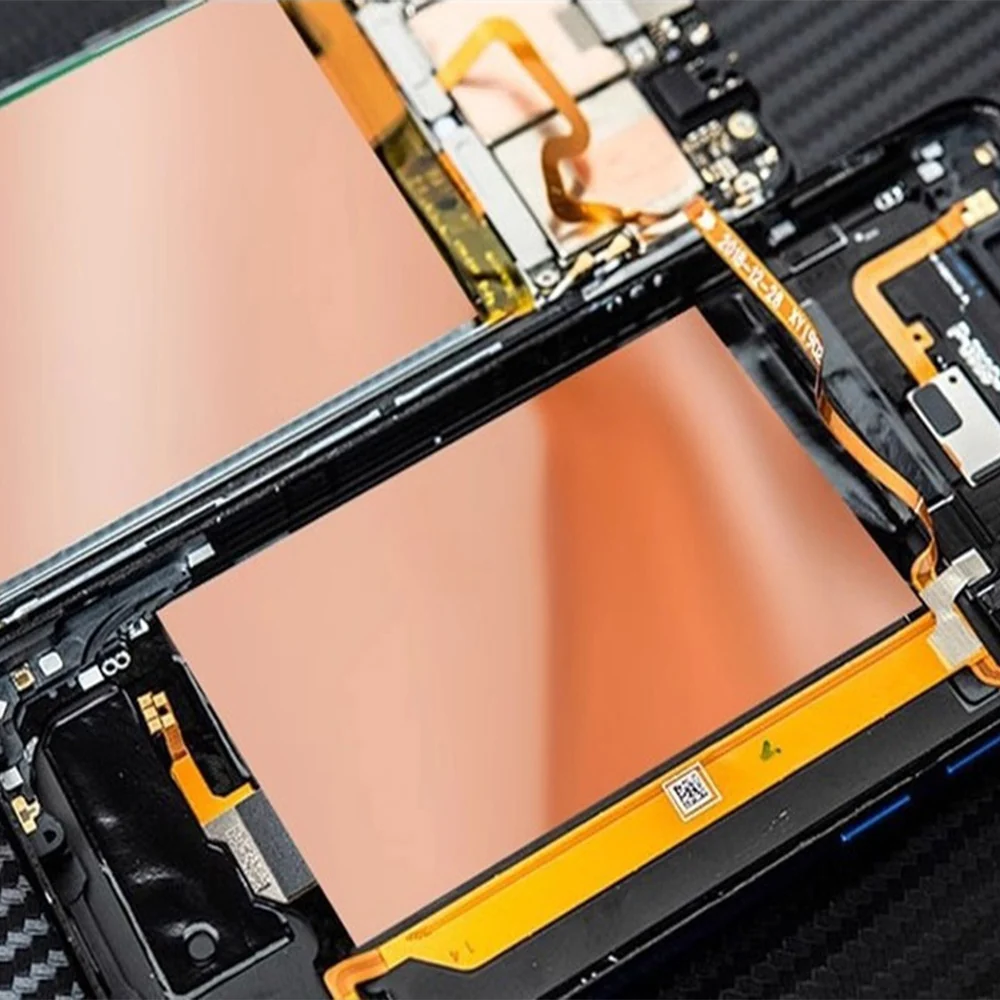

Display- und Gerätebaugruppen

Für Kontaktierung und Abschirmaufgaben nach Prüfung des konkreten Bauteilaufbaus.

Kabelkonfektion und Kommunikationstechnik

Material und Lieferform auf Kontaktgeometrie, Montage und Umgebungsbedingungen abstimmen.

Bereitgestellte Material- und Anwendungsmotive; keine Nachweise einer bestimmten Modellvariante oder eines Kundenprojekts.

Anwendungen

abschirmung

Converting

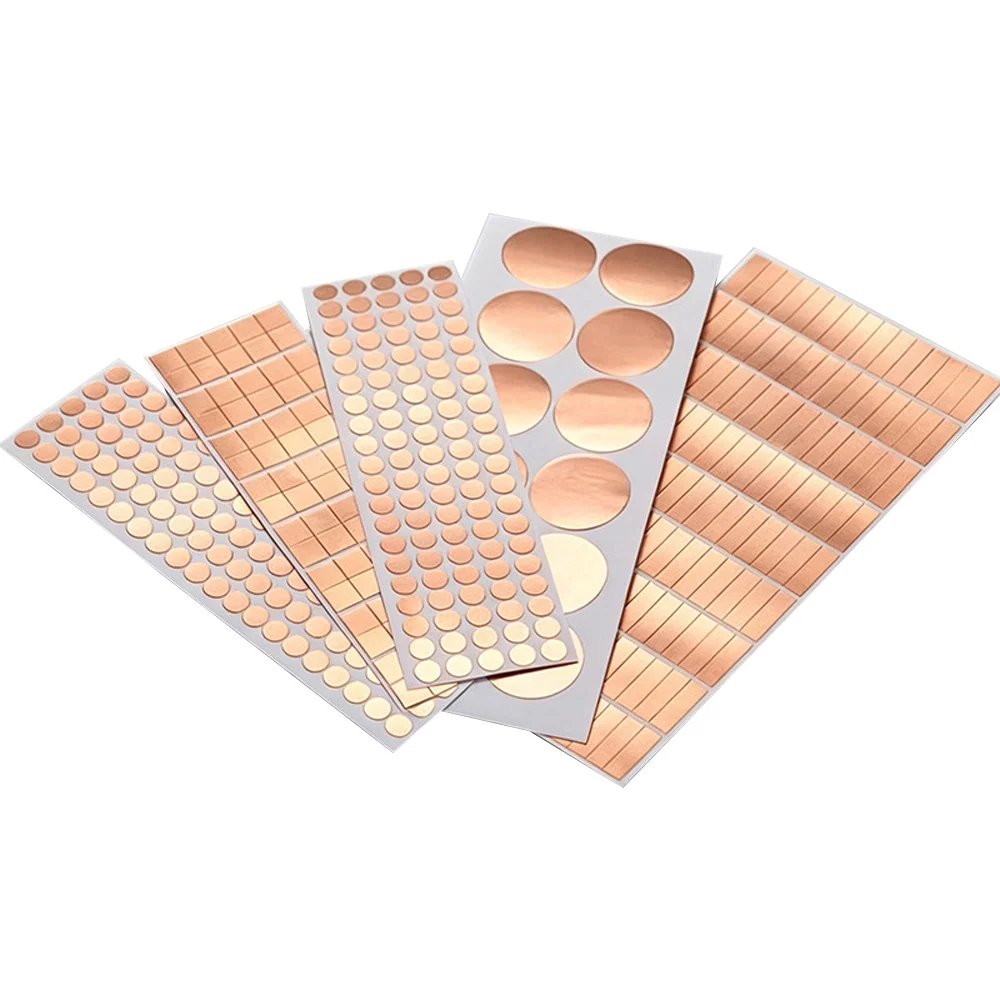

Leitfähige Folienteile nach Ihrer Kontur

YUSEN verarbeitet Metallfolien-Klebebänder zu Streifen, Pads und kundenspezifischen Konturen. Klebeseite, Trennliner und Entnahme werden passend zur Montage abgestimmt.

Längsschneiden
Stanzen
Formstanzteile

Technische Anfrage senden

Zeichnungen und technische Unterlagen können nach der ersten Kontaktaufnahme per E-Mail übermittelt werden.

Material und Lieferformen

Lieferformen

Rollen
Schmalrollen
Zuschnitte
Stanzteile

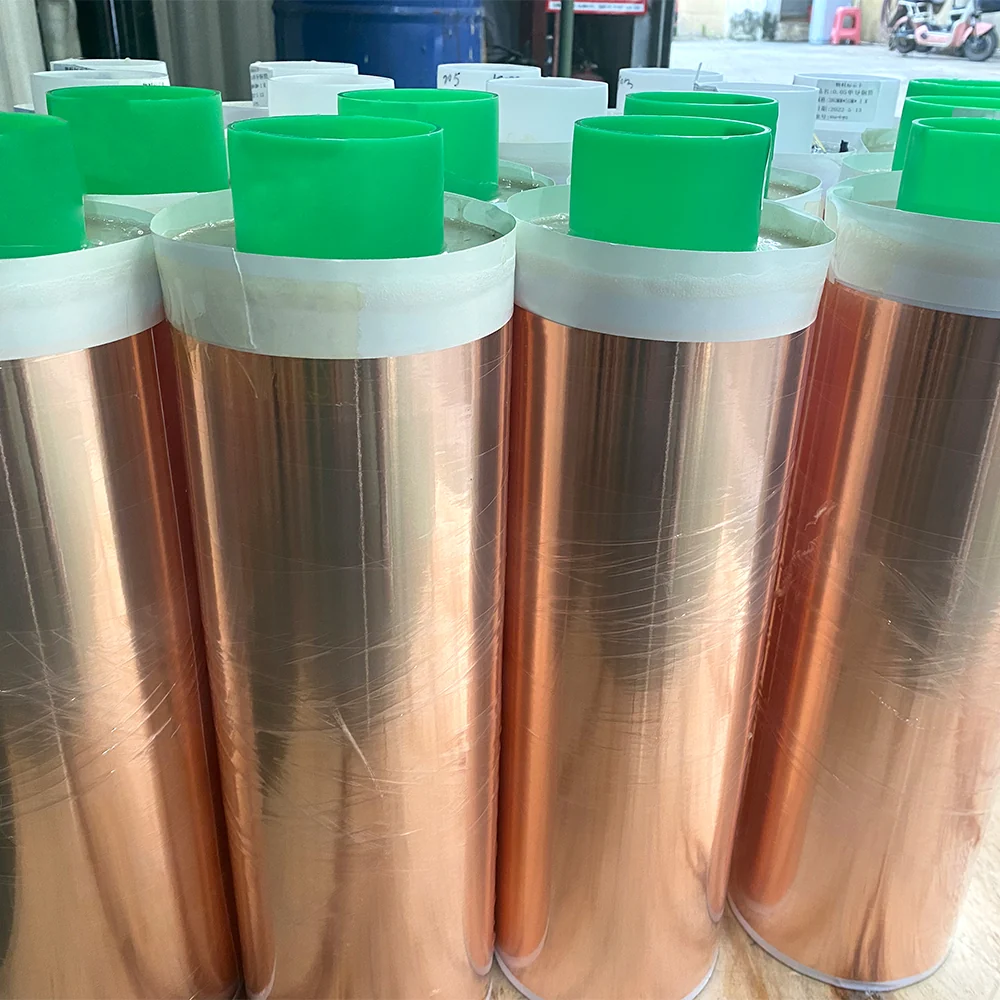

Rollenformat laut TDS: 380 mm × 50 m. Kundenspezifische Abmessungen nach Vereinbarung.

Einschränkungen / Wichtige Hinweise

Einseitige Klebstoffbeschichtung; nicht mit doppelseitig klebendem Band verwechseln.
Kontakt- und Abschirmwirkung an der fertigen Baugruppe prüfen; keine pauschale EMV- oder ESD-Freigabe.
Die Temperaturangabe enthält keine dokumentierte Einwirkdauer.
Metallfolie kann knicken oder reißen; Geometrie und mechanische Beanspruchung berücksichtigen.
Keine Wärmeleitpad-Eignung oder thermische Schnittstellenleistung aus der Metallfolie ableiten.

Lagerung

Sauber und trocken bei 25 ± 5 °C und 50 ± 5 % relativer Luftfeuchte lagern. Direkte Sonne vermeiden und nicht zusammen mit flüchtigen Lösungsmitteln lagern. Empfohlene Verwendungsfrist laut TDS: 12 Monate ab Herstellungsdatum.

Technische Quellen und Dokumente

YS07D · Technisches Datenblatt · Deutsch · PDF

Datenquelle: bereitgestelltes YUSEN TDS. Materialwerte und Verarbeitung ersetzen keine Prüfung der fertigen Baugruppe.
Quelle: deutsches YUSEN TDS zur Serie YS07D, auf Basis der Herstellervorlage vom 14.09.2026, Revision A/0.
Modellbezeichnungen und Werte wurden unverändert übernommen. Die Quelle enthält keine vollständigen Prüfbedingungen und keine zugesicherten EMV-Dämpfungswerte oder Zertifizierungen. · Die deutsche Bearbeitung berichtigt einen Materialnamen im Fließtext anhand der eindeutigen Kupferfolienangabe der Originaltabelle.

Weiterführende Informationen

Häufige Fragen

Ist auch die Klebschicht elektrisch leitfähig?

Ja. Das vorliegende TDS beschreibt elektrisch leitfähigen Acrylat-Haftklebstoff. Die konkrete Verbindung muss unter den vorgesehenen Kontaktbedingungen bewertet werden.

Ist das Band doppelseitig klebend?

Nein. Die Metallfolie ist auf einer Seite mit Klebstoff beschichtet. Die Leitfähigkeit von Folie und Klebstoff bedeutet nicht zwei klebende Seiten.

Welche elektrischen Widerstände sind angegeben?

Die Quelle bestätigt elektrisch leitfähigen Klebstoff, nennt jedoch keine Zahlenwerte für Oberflächen-, Kontakt- oder Durchgangswiderstand. Aluminiumwerte werden nicht übertragen.

Welche Temperatur ist zulässig?

−20 bis +120 °C. Dauer der Wärmeeinwirkung und Prüfverfahren sind nicht dokumentiert; daraus wird keine Dauer- oder Kurzzeitfreigabe abgeleitet.

Kann YUSEN kundenspezifische Stanzteile liefern?

Streifen, Pads und Konturen werden anhand von Material, Geometrie und Montage abgestimmt. Technische Unterlagen können nach dem ersten Kontakt per E-Mail übermittelt werden.
