YS06D · Leitfähige Metallfolien
Elektrisch leitfähiger Acrylatklebstoff · YS06D
Aluminiumfolie mit einseitig aufgetragenem, elektrisch leitfähigem Acrylat-Haftklebstoff für Kontaktierungs- und Abschirmaufgaben in elektronischen Baugruppen. Folie, Klebschicht und Kontaktoberfläche müssen als Verbindungssystem bewertet werden.
Angaben aus dem bereitgestellten YUSEN TDS. Die Modellwerte und Prüfgrenzen sind unten getrennt aufgeführt.
Aluminiumfolie mit einseitig aufgetragenem, elektrisch leitfähigem Acrylat-Haftklebstoff für Kontaktierungs- und Abschirmaufgaben in elektronischen Baugruppen. Folie, Klebschicht und Kontaktoberfläche müssen als Verbindungssystem bewertet werden.
Leitfähige Folie und leitfähige Klebschicht getrennt berücksichtigen
„Leitfähig“ bezeichnet die Materialfunktion. Daraus folgt weder ein bestimmter Kontaktwiderstand der fertigen Baugruppe noch eine zugesicherte EMV-Dämpfung.
Aluminiumfolie
Elektrisch leitfähiges Acrylat · einseitig
Trennfolie oder Trennpapier; vor Montage entfernen
Alle Modellwerte aus dem bereitgestellten TDS, einschließlich Originaleinheiten. Gesamtdicke und Foliendicke nicht gleichsetzen.
Tabelle bei Bedarf seitlich scrollen.
| Modell | Gesamtdicke [mm] | Foliendicke [mm] | 180°-Schälkraft [N/25 mm] | Anfangshaftung [Stahlkugel] | Haltekraft [h] | Temperaturangabe [°C] |
|---|---|---|---|---|---|---|
| YS0606D | 0,06 | 0,025 | ≥1,2 | > Nr. 2 | ≥12 | 80–120 |
| YS0607D | 0,07 | 0,025 | ≥1,2 | > Nr. 2 | ≥12 | 80–120 |
| YS0608D | 0,085 | 0,05 | ≥1,2 | > Nr. 2 | ≥12 | 80–120 |
| YS0609D | 0,09 | 0,05 | ≥1,2 | > Nr. 2 | ≥12 | 80–120 |
| YS0610D | 0,10 | 0,05 | ≥1,2 | > Nr. 2 | ≥12 | 80–120 |
| YS0614D | 0,14 | 0,1 | ≥1,2 | > Nr. 2 | ≥12 | 80–120 |
| YS0615D | 0,15 | 0,1 | ≥1,5 | > Nr. 2 | ≥24 | 80–120 |
Entscheidend ist die vollständige Kontaktstelle einschließlich Klebschicht, Untergrund und Montage.
Laut TDS: horizontaler Widerstand an der Klebstoffseite ≤ 100 mΩ; vertikaler Widerstand durch die Klebschicht ≤ 100 mΩ. Prüfaufbau, Elektrodenabstand und Messbedingungen fehlen. Die Angaben gelten laut Quelle für die Modellreihe.
80–120 °C. Die Vorlage erläutert weder die Zuordnung noch die Dauer der Wärmeeinwirkung. Dies wird nicht als Betriebsbereich mit 80 °C Untergrenze oder als Langzeit-/Kurzzeitpaar interpretiert.
Oxide, Beschichtungen, Anpressung und Geometrie beeinflussen die Verbindung. Es liegen keine dB-Abschirmwerte, Frequenzkurven oder pauschalen Systemfreigaben vor.
Für Kontaktierung und Abschirmaufgaben nach Prüfung des konkreten Bauteilaufbaus.
Material und Lieferform auf Kontaktgeometrie, Montage und Umgebungsbedingungen abstimmen.
Converting

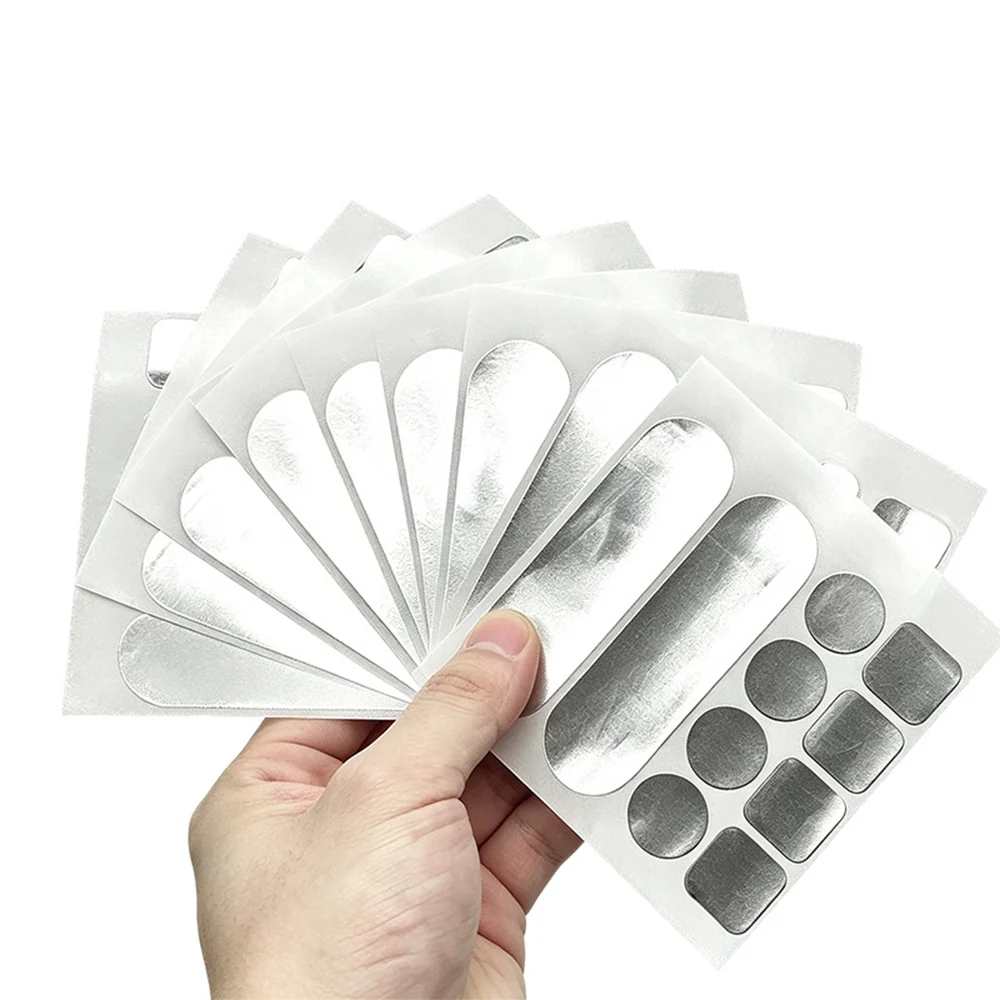

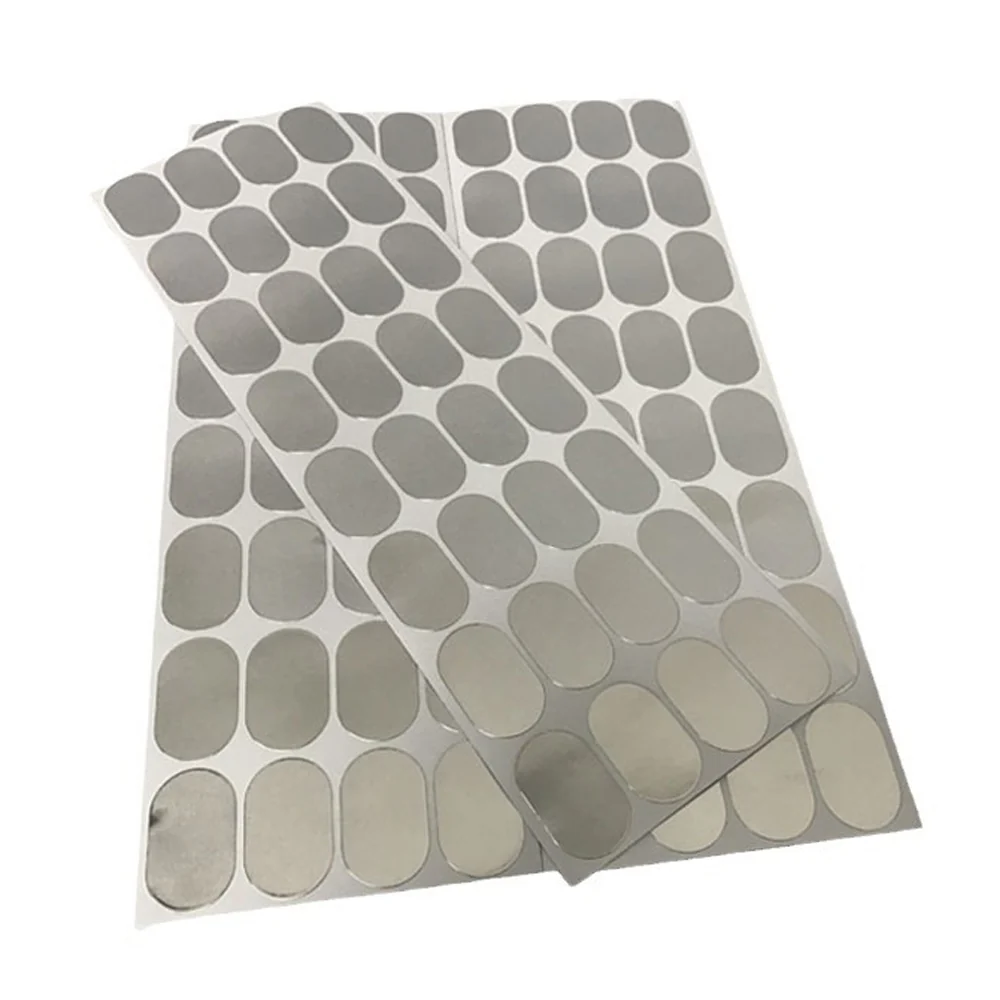

YUSEN verarbeitet Metallfolien-Klebebänder zu Streifen, Pads und kundenspezifischen Konturen. Klebeseite, Trennliner und Entnahme werden passend zur Montage abgestimmt.
Zeichnungen und technische Unterlagen können nach der ersten Kontaktaufnahme per E-Mail übermittelt werden.

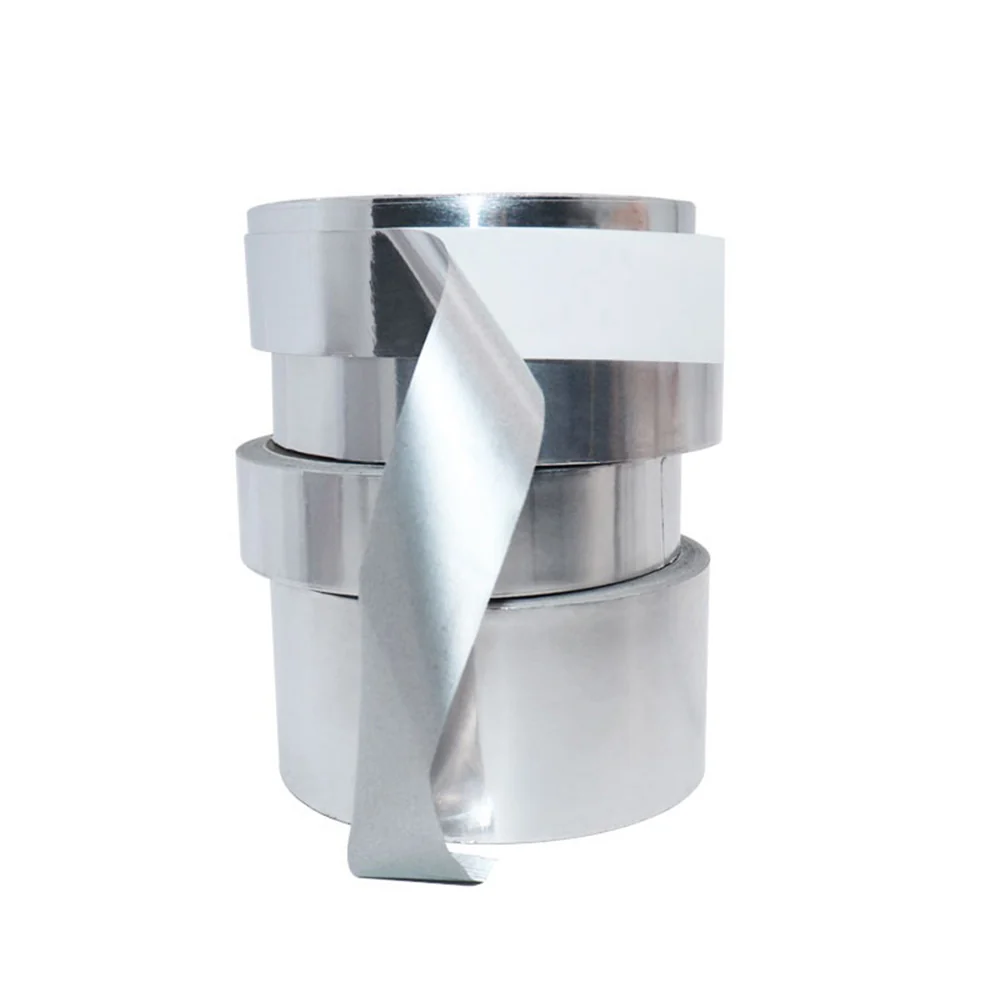

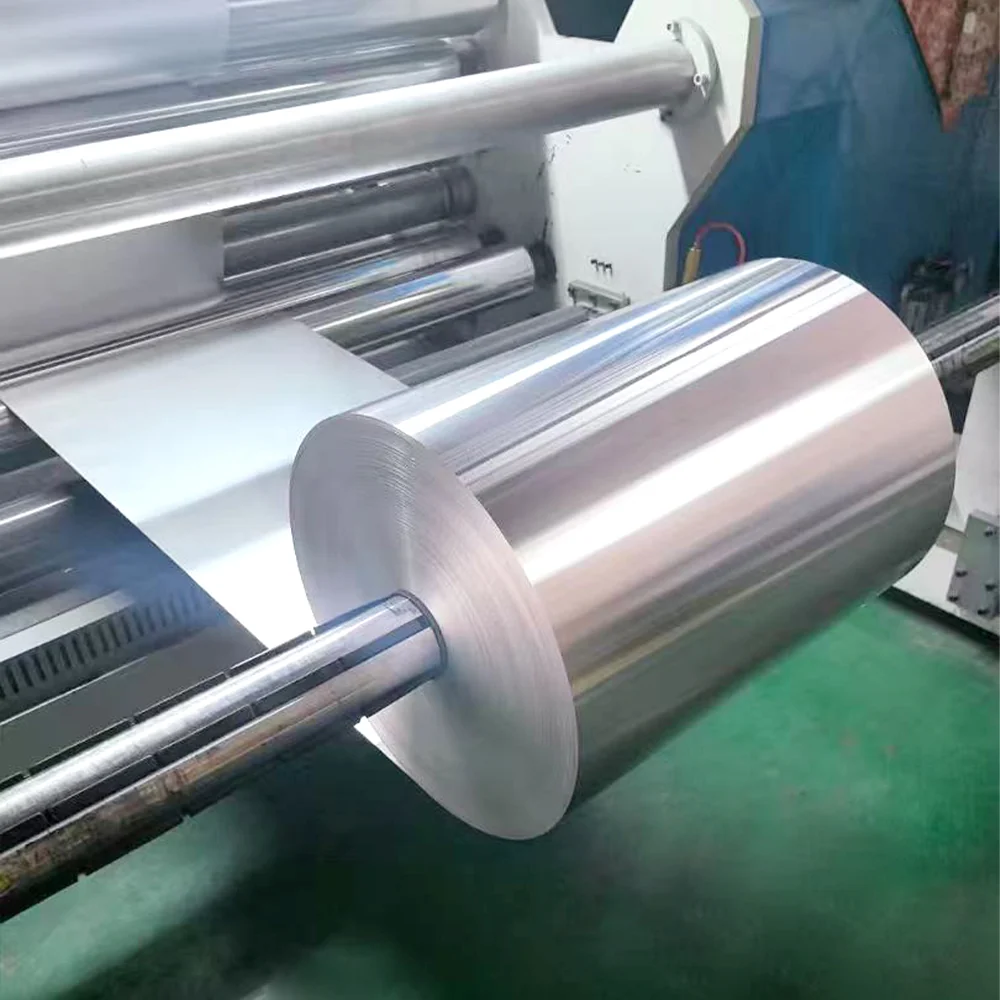

Rollenformat laut TDS: 1.000 / 1.020 mm × 50 m. Kundenspezifische Abmessungen nach Vereinbarung.
Sauber und trocken bei 25 ± 5 °C und 50 ± 5 % relativer Luftfeuchte lagern. Direkte Sonne vermeiden und nicht zusammen mit flüchtigen Lösungsmitteln lagern. Empfohlene Verwendungsfrist laut TDS: 12 Monate ab Herstellungsdatum.
Datenquelle: bereitgestelltes YUSEN TDS. Materialwerte und Verarbeitung ersetzen keine Prüfung der fertigen Baugruppe.
Quelle: deutsches YUSEN TDS zur Serie YS06D, auf Basis der Herstellervorlage vom 14.09.2026, Revision A/0.
Modellbezeichnungen und Werte wurden unverändert übernommen. Die Quelle enthält keine vollständigen Prüfbedingungen und keine zugesicherten EMV-Dämpfungswerte oder Zertifizierungen.
Ja. Das vorliegende TDS beschreibt elektrisch leitfähigen Acrylat-Haftklebstoff. Die konkrete Verbindung muss unter den vorgesehenen Kontaktbedingungen bewertet werden.
Nein. Die Metallfolie ist auf einer Seite mit Klebstoff beschichtet. Die Leitfähigkeit von Folie und Klebstoff bedeutet nicht zwei klebende Seiten.
Laut TDS: horizontaler Widerstand an der Klebstoffseite ≤ 100 mΩ; vertikaler Widerstand durch die Klebschicht ≤ 100 mΩ. Prüfaufbau, Elektrodenabstand und Messbedingungen fehlen. Die Angaben gelten laut Quelle für die Modellreihe.
80–120 °C. Die Vorlage erläutert weder die Zuordnung noch die Dauer der Wärmeeinwirkung. Dies wird nicht als Betriebsbereich mit 80 °C Untergrenze oder als Langzeit-/Kurzzeitpaar interpretiert.
Streifen, Pads und Konturen werden anhand von Material, Geometrie und Montage abgestimmt. Technische Unterlagen können nach dem ersten Kontakt per E-Mail übermittelt werden.
