Dauerangabe laut TDS
260 °C
Prüfdauer und Belastungsbedingungen sind nicht angegeben.
DS · Hitzebeständige Klebebänder
Doppelseitiges Polyimid-Klebeband DS
Serie DS · Rollen und kundenspezifische Verarbeitung
Polyimidfolie mit beidseitigem Silikon-Haftklebstoff und einseitig kaschierter fluorierter Trennfolie. Für thermisch beanspruchte Fixier- und Isolierprozesse sowie individuelle Stanzteile.
Auf einen Blick
- Träger
- Polyimidfolie
- Klebstoff
- Silikon, beidseitig
- Gesamtdicke
- 0,050–0,200 mm
- Varianten
- 6
- Dauertemperatur¹
- 260 °C
- Kurzzeittemperatur¹
- 280 °C
Angaben laut TDS; Prüfbedingungen und Belastungsdauer sind nicht spezifiziert. Prozessbezogene Validierung erforderlich.
Materialaufbau
Die Polyimidfolie ist beidseitig mit Silikon-Haftklebstoff beschichtet. Eine Seite ist mit fluorierter Trennfolie kaschiert.
Zwei Haftseiten · ein tragender PI-Film
Der Liner ist eine abziehbare Schutzschicht und kein zusätzlicher Träger. Die Darstellung ist schematisch und nicht maßstäblich.
- Trennfolie
Fluoriert; vor Anwendung entfernen
- Haftseite A
Silikon-Haftklebstoff
- Träger
Polyimidfolie (PI)
- Haftseite B
Silikon-Haftklebstoff
Technische Daten nach Variante
Variantenbezogene Angaben aus dem bereitgestellten YUSEN Datenblatt.
Tabelle bei Bedarf seitlich scrollen.
| Modell | Gesamtdicke [mm] | PI-Foliendicke [mm] | 180°-Schälkraft [N/inch] | Zugfestigkeit [kg/25 mm] | Bruchdehnung [%] | Durchschlagsspannung [kV] |
|---|---|---|---|---|---|---|
| YS120-50DS | 0,050 | 0,012 | A ≥ 6,5 / B ≥ 6 | 10 | 30 | 2,5 |
| YS205-75DS | 0,075 | 0,025 | A ≥ 6,5 / B ≥ 6 | 10 | 45 | 5 |
| YS205-100DS | 0,100 | 0,025 | A ≥ 10 / B ≥ 9 | 10 | 45 | 5 |
| YS705-150DS | 0,150 | 0,075 | A ≥ 10 / B ≥ 9 | 28 | 60 | 9 |
| YS505-200DS | 0,200 | 0,050 | A ≥ 11 / B ≥ 10 | 20 | 60 | 5 |
| YS709-200DS | 0,200 | 0,075 | A ≥ 11 / B ≥ 8 | 28 | 60 | 9 |
- Prüfmethoden, Prüfsubstrate, Prüfdauer und Toleranzen sind nicht spezifiziert. Die Werte ersetzen keine Prüfung im konkreten Fertigungsprozess. A/B: Werte je Haftseite. Die Einheit kg/25 mm ist unverändert aus der Quelle übernommen.
Temperatur im tatsächlichen Prozess bewerten
Der Kurzzeitwert ist keine Freigabe für unbegrenzte Betriebsdauer. Temperatur, Einwirkdauer, Substrat und Belastung gemeinsam bewerten.
Kurzzeitangabe laut TDS
280 °C
Zulässige Expositionsdauer im konkreten Prozess verifizieren.
- Prüfmethoden, Prüfsubstrate, Prüfdauer und Toleranzen sind nicht spezifiziert. Die Werte ersetzen keine Prüfung im konkreten Fertigungsprozess.
Welche Ausführung passt zu Ihrer Anwendung?
Auswahlhinweise aus den Datenblattangaben; die konkrete Eignung muss im vorgesehenen Prozess bestätigt werden.
Zwei Haftseiten berücksichtigen
Die DS-Serie ist eine doppelseitige Konstruktion. Eine Anwendung, die lediglich eine nichtklebende Abdeckoberseite benötigt, ist deshalb gesondert zu bewerten.
A und B nicht zusammenfassen
Für beide Haftseiten sind eigene Schälkraftwerte angegeben. Die Kontaktmaterialien je Seite benennen und die Verbindung getrennt bewerten.
Gesamtdicke und PI-Dicke vergleichen
YS505-200DS und YS709-200DS haben beide 0,200 mm Gesamtdicke, aber 0,050 bzw. 0,075 mm PI-Folie. Die gleiche Gesamtdicke macht die Ausführungen nicht gleichwertig.
Anwendungen in industriellen Prozessen

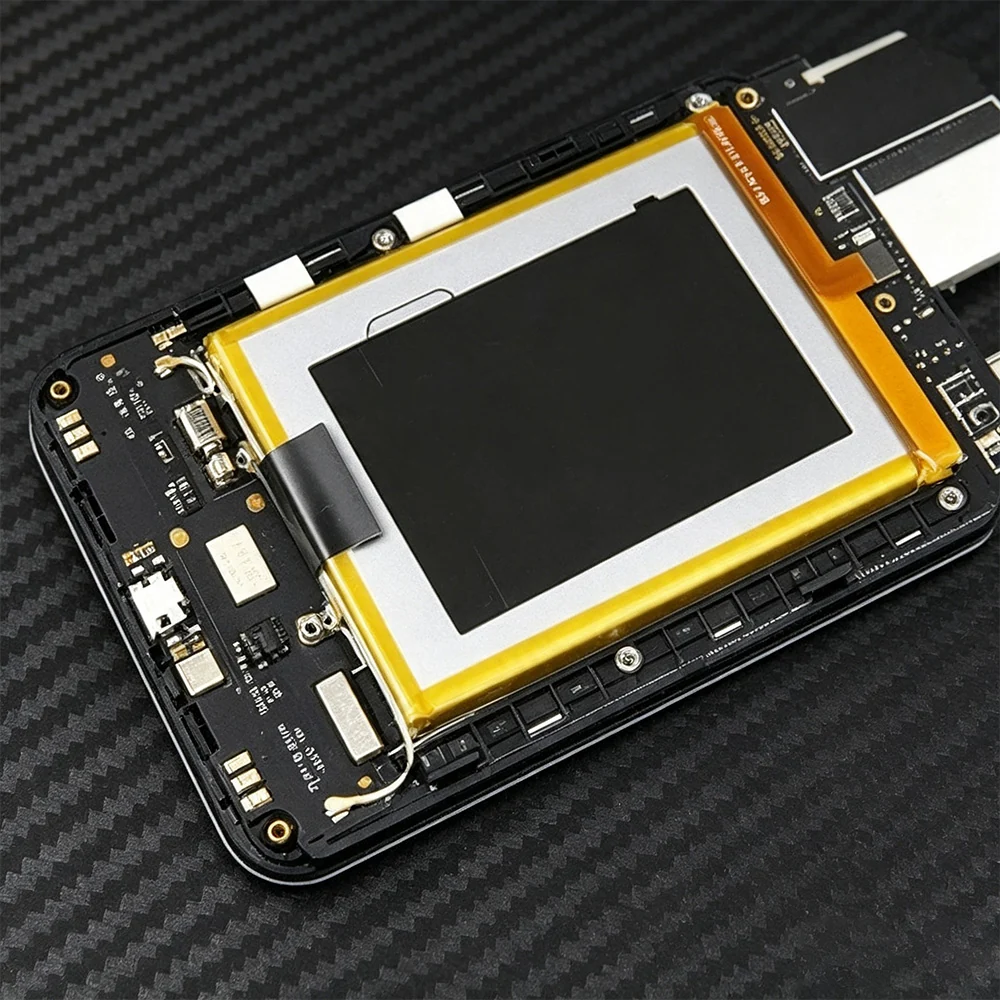

Elektronische Baugruppen
Fixier- und Isolieraufgaben an elektronischen Komponenten; Material- und Prozesskompatibilität prüfen.

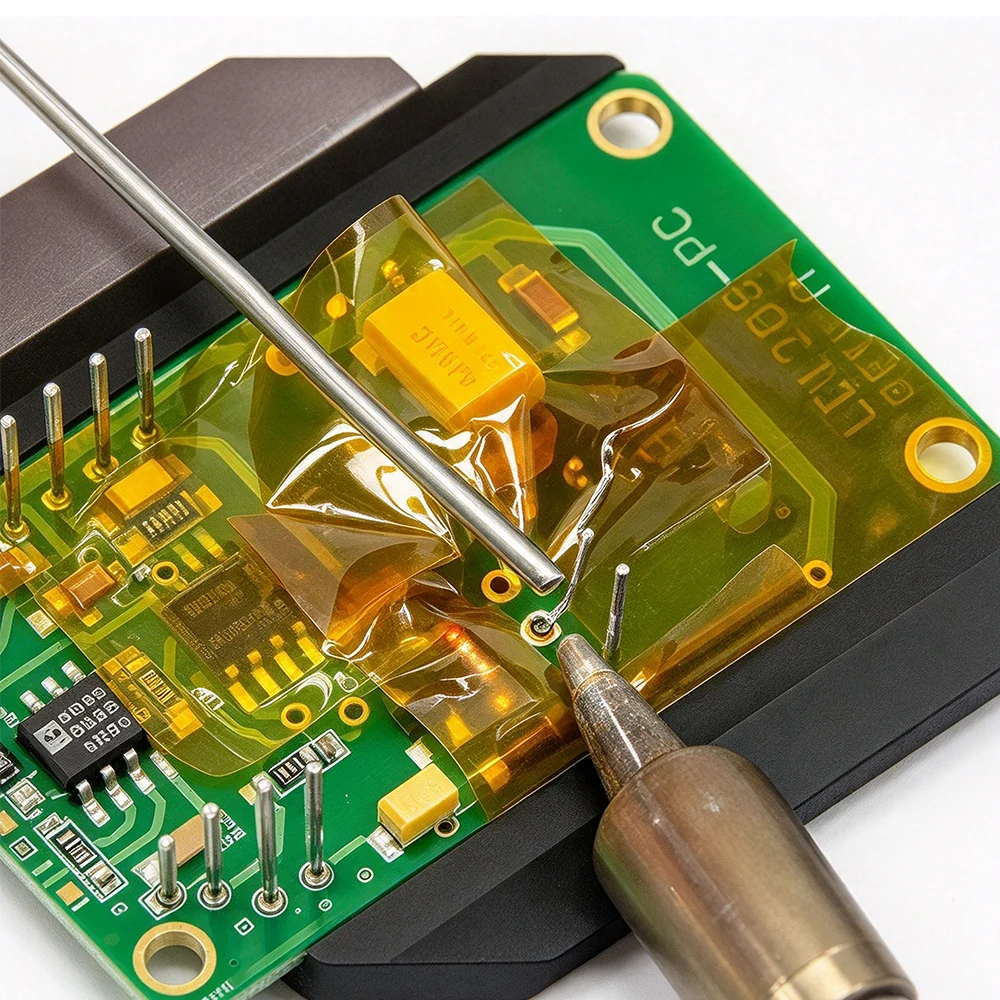

PCB- und Lötprozesse
Abdeck- und Schutzaufgaben gemäß TDS; die Eignung der doppelseitigen Konstruktion im konkreten Ablauf prüfen.
- Anwendungsmotive zur Orientierung; keine produktspezifischen Prüfnachweise.
Anwendungen
- isolation
- maskierung
Converting
DS passend zu Ihrer Teileform
YUSEN verbindet Rollenmaterial mit Längsschneiden und kundenspezifischer Verarbeitung. Material, Kontur und Lieferform werden gemeinsam abgestimmt.
- Längsschneiden
- Stanzen
- Formstanzteile
Zeichnungen und technische Unterlagen können nach der ersten Kontaktaufnahme per E-Mail übermittelt werden.
Material und Lieferformen
Lieferformen

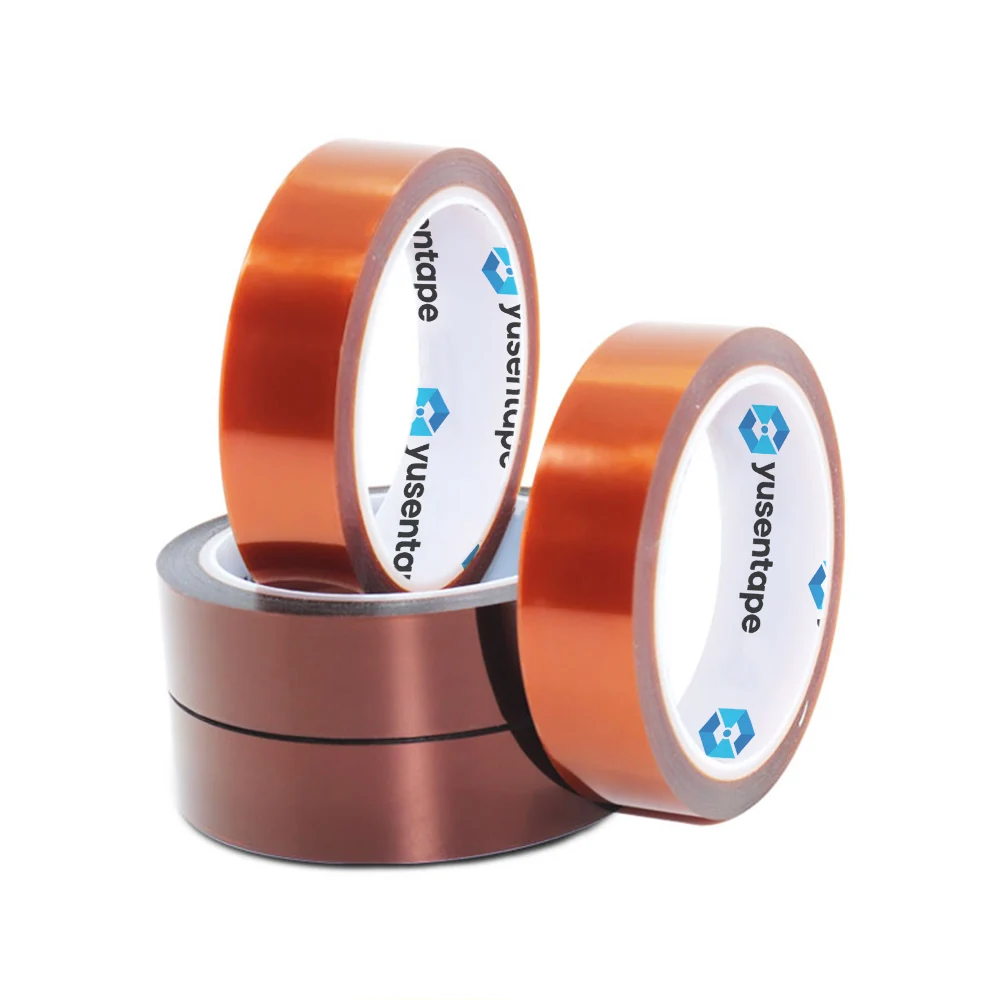

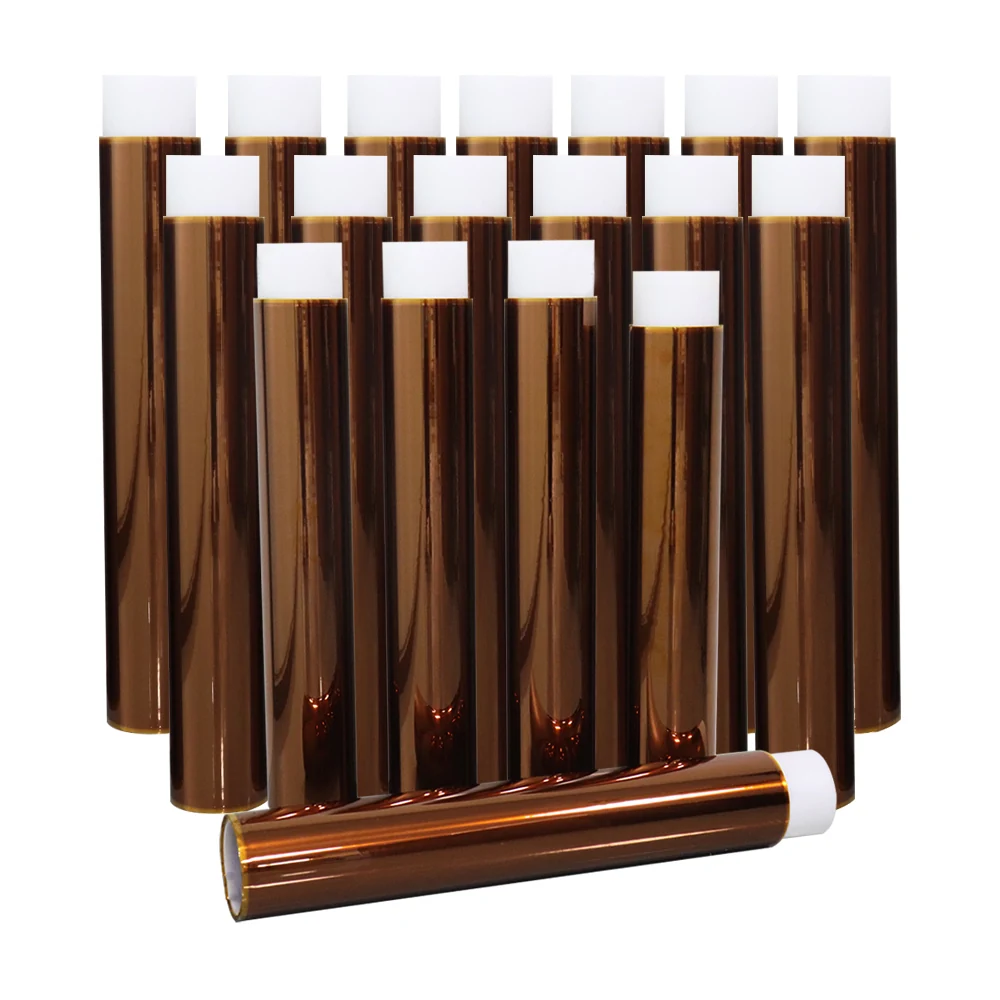

- Rollen
- Schmalrollen
- Zuschnitte

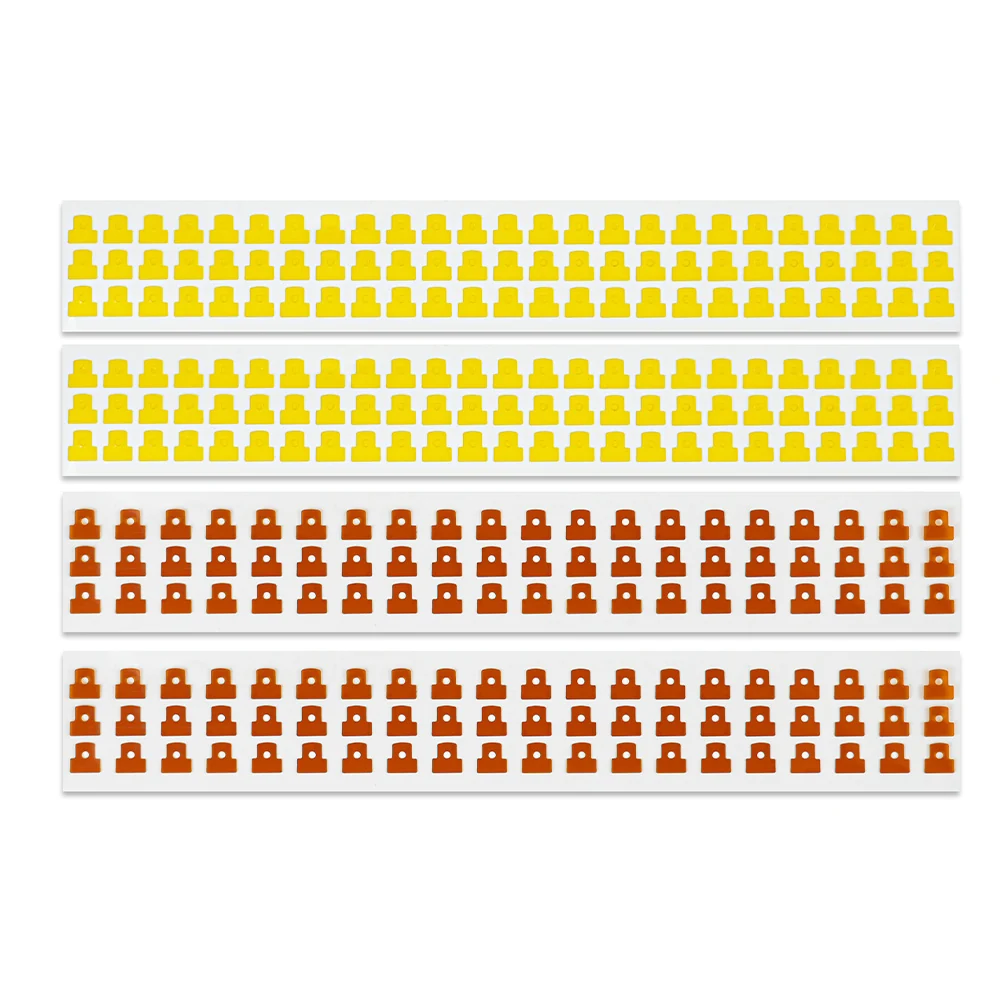

- Stanzteile
Standardformat laut TDS: 500 mm × 33 m. Andere Breiten, Rollenlängen und Stanzkonturen auf Anfrage. Braun, Schwarz, Rot, Grün und Transparent werden genannt; Zuordnung je Modell abstimmen.
Einschränkungen / Wichtige Hinweise
- Prüfmethoden, Prüfsubstrate, Prüfdauer und Toleranzen sind nicht spezifiziert. Die Werte ersetzen keine Prüfung im konkreten Fertigungsprozess.
- 280 °C ist keine Dauerbetriebstemperatur.
- PCB-, SMT- und Batterieanwendungen erfordern eine konkrete Prozessfreigabe.
- Die Bilder sind Material- und Verarbeitungsbeispiele; eine genaue Zuordnung zu DS-Modellen ist nicht belegt.
Lagerung
Sauber, trocken und vor direkter Sonne geschützt bei 25 ± 5 °C und 50 ± 5 % relativer Luftfeuchte lagern. Nicht zusammen mit flüchtigen Lösungsmitteln lagern. Empfohlene Verwendung innerhalb von 12 Monaten ab Herstellungsdatum unter diesen Bedingungen.
Technische Quellen und Dokumente
Technische Angaben: bereitgestelltes YUSEN Datenblatt, Serie DS. Abbildungen zeigen Material- und Verarbeitungsbeispiele; die konkrete Ausführung wird projektbezogen abgestimmt.
Quelle: YUSEN Produktdatenblatt zur Serie DS · bereitgestellte deutsche Fassung, 2 Seiten. Die Tabellen auf dieser Seite geben die darin aufgeführten Variantenwerte wieder.
Seite 1: Materialaufbau und variantenbezogene Kennwerte. Seite 2: Anwendungen, Lieferformate, Lagerung und Anwendungshinweise. · Prüfmethoden, Prüfsubstrate und thermische Belastungsdauer sind nicht ausreichend spezifiziert. Die Auswahlhinweise auf dieser Webseite sind daraus abgeleitete Orientierung, keine zusätzlichen Prüfergebnisse. · Ein datierter Revisionsstand und ergänzende Prüfberichte sind in der bereitgestellten Fassung nicht ausgewiesen.
Häufige Fragen
Was ist doppelseitiges Polyimid-Klebeband der DS-Serie?
Die DS-Serie besteht aus PI-Folie mit Silikon-Haftklebstoff auf beiden Seiten und einer fluorierten Trennfolie auf einer Seite. Sie umfasst sechs Varianten für thermisch beanspruchte Fixier- und Isolierprozesse.
Ist diese Serie einseitig oder doppelseitig?
Die DS-Serie ist beidseitig mit Silikon-Haftklebstoff beschichtet. Sie ist nicht mit gewöhnlichem einseitigem Polyimid-Abdeckband gleichzusetzen.
Was bedeuten die A/B-Werte?
Die Schälkraft wird für die beiden Haftseiten getrennt angegeben.
Ist 280 °C eine Dauerbetriebstemperatur?
Nein. Laut TDS gelten 260 °C als Dauer- und 280 °C als Kurzzeitangabe. Die zugehörigen Belastungszeiten fehlen.
