Langzeit-Temperaturbeständigkeit
150 °C
ASTM D3654: Edelstahl, 500 g auf 6,5 cm², 10.000 min statische Scherbelastung.
Industrieklebeband
3M™ VHB™ GPH-110GF
Technische Daten, Anwendungshinweise & kundenspezifische Stanzteile
Acrylschaum für Montageaufgaben mit erhöhten Prozesswärmeanforderungen. YUSEN liefert das Material und stimmt Zuschnitt, Teilekontur und Lieferform auf Ihr Projekt ab.
Auf einen Blick
- Gesamtdicke
- 1,1 mm
- Farbe
- Grau
- Klebstoff
- Acrylat
- Träger
- Acrylschaum
- Langzeit
- 150 °C
- Kurzzeit
- 230 °C

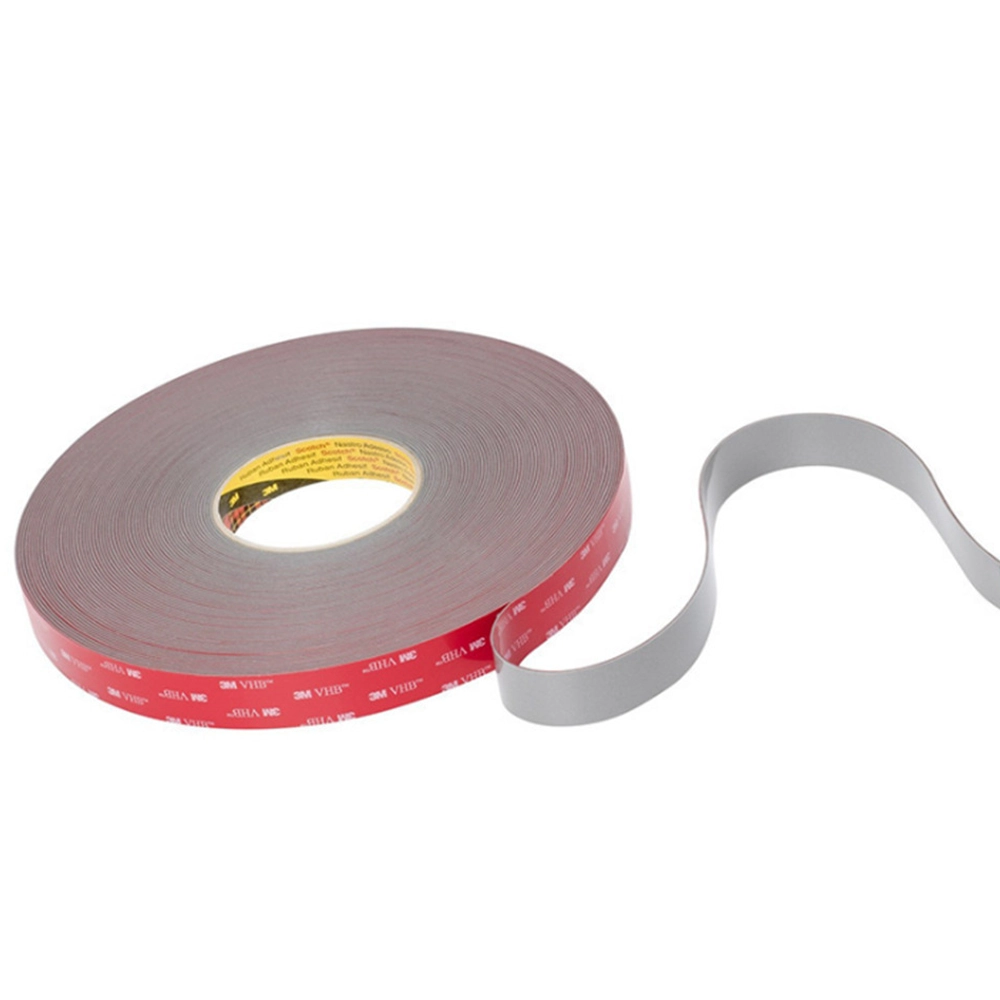

Materialaufbau
Acrylat-Klebeflächen auf einem geschlossenzelligen, anpassungsfähigen Acrylschaumträger.
Träger ≠ Trennliner
Die rote PE-Folie mit 3M™ VHB™ Aufdruck wird vor der Verklebung entfernt. Sie ist kein PE-Schaumträger.
- Klebende Oberfläche
Acrylat
- Materialkern
Geschlossenzelliger Acrylschaum
- Klebende Oberfläche
Acrylat
- Trennliner
PE-Folie, rot bedruckt
Temperatur und thermische Prozesse richtig bewerten
230 °C ist keine Dauerbetriebstemperatur. Prozessdauer, Substrat, Belastung und Bauteilaufbau müssen gemeinsam bewertet werden.
Kurzzeitige Temperaturspitze
230 °C
Nach 4 h bei 230 °C unter 100 g statischer Last: unveränderte dynamische Schereigenschaften bei Raumtemperatur. Keine Dauerfreigabe.
- Aufheizen, Haltezeit und Abkühlen zusammen mit Bauteilgewicht, Klebefläche und Kraftrichtung prüfen. Bei Lackier- und Pulverbeschichtungsprozessen auch Vorbehandlungschemie und Oberflächenzustand einbeziehen; produktspezifische 3M Verarbeitungshinweise beachten.
Substrate und Oberflächen
Metalle
Aluminium / Edelstahl / verzinkter Stahl
Technische Kunststoffe
ABS / PMMA / Polyamid; Rezeptur und Vorbehandlung beachten.
Beschichtete Oberflächen
Tatsächliche Kontaktfläche, Aushärtung und Haftung der Beschichtung prüfen.
PP / PE / LSE
Produktspezifische Validierung nötig; keine pauschale Eignung.
- Kontaktflächen sauber, trocken, öl-, staub- und trennmittelfrei vorbereiten. Oxidation, Beschichtungen und Kunststoffbestandteile können weitere Vorbereitung erfordern. Keine universelle Primer-Empfehlung.
Typische industrielle Anwendungen

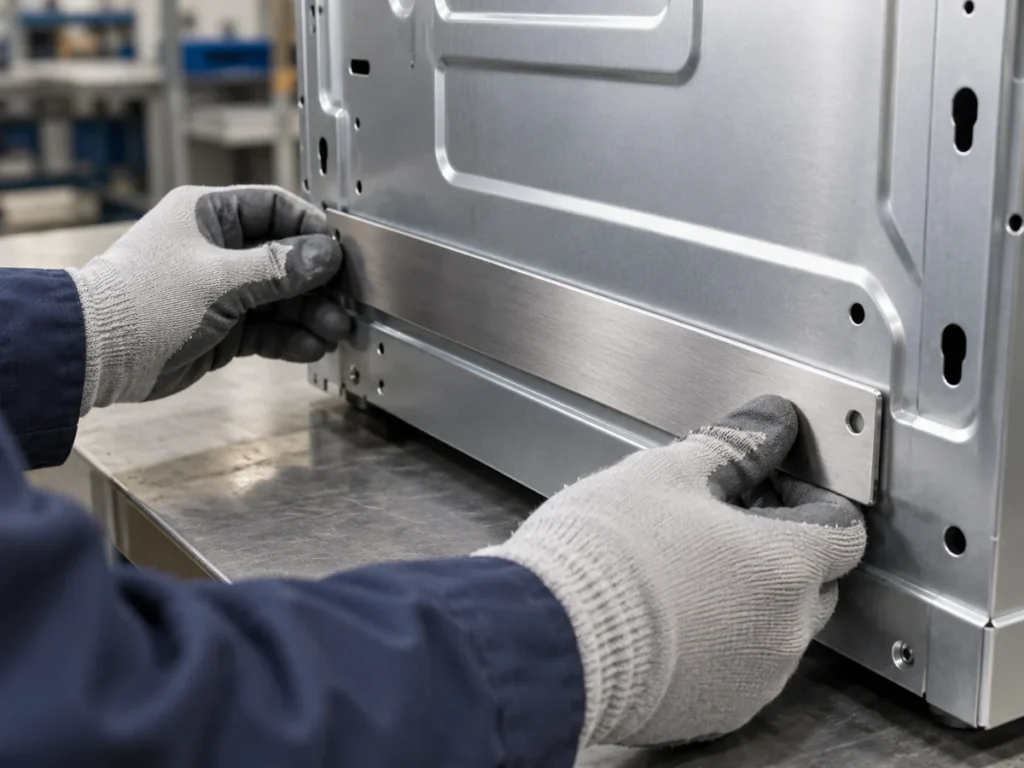

Metallbau / Gehäuse
Versteifungen, Blenden und Paneele an metallischen Baugruppen.
Industrielle Montage
Schilder und Paneele mit definierter Klebefläche und abgestimmter Belastung.

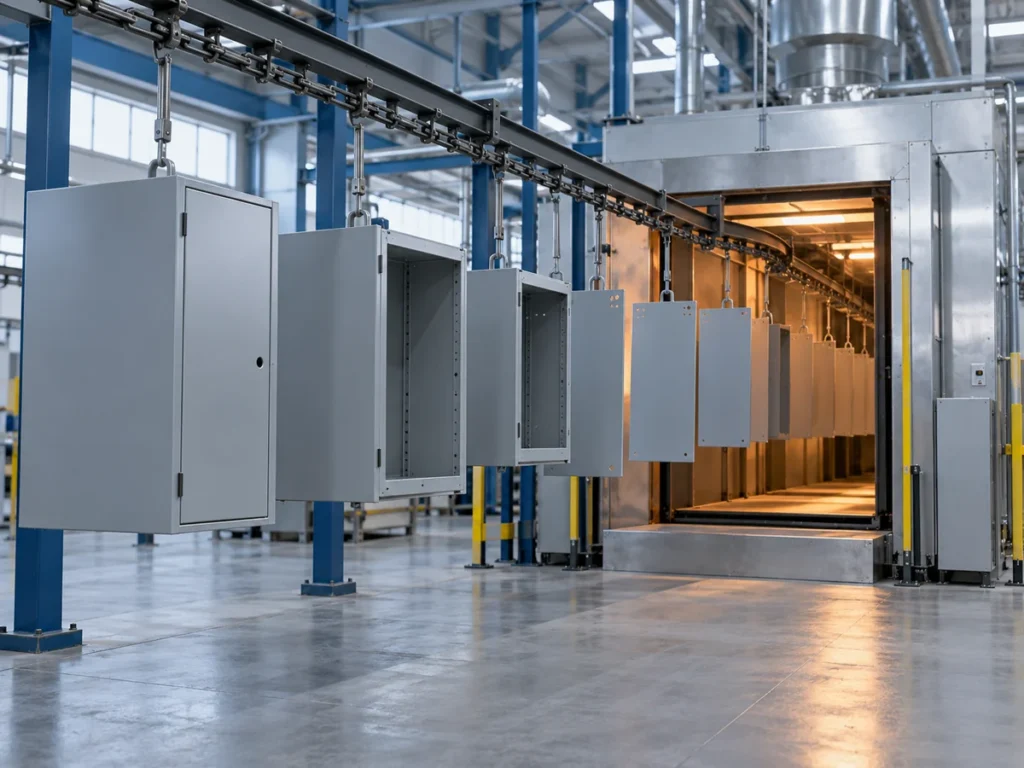

Thermische Lackier- und Pulverbeschichtungsprozesse
Montage vor geeigneten Einbrennprozessen nach Prüfung des vollständigen Ablaufs.
- Anwendungsbeispiele zur Orientierung; keine dokumentierten GPH-110GF Kundenprojekte.
GPH-060GF, GPH-110GF oder GPH-160GF?
Tabelle bei Bedarf seitlich scrollen.
| Modell | Dicke | Auswahlfrage |
|---|---|---|
| GPH-060GF | 0,60 mm | Wie viel Bauraum steht bei ebenen Kontaktflächen zur Verfügung? |
| GPH-110GF | 1,10 mm | Passen Aufbauhöhe und Kontakt zur vorhandenen Bauteilgeometrie? |
| GPH-160GF | 1,60 mm | Ist die größere Aufbauhöhe für die Verbindung sinnvoll und zulässig? |
- Die Dicke allein entscheidet nicht über die Haftleistung. Bauraum, Ebenheit, Oberflächenkontakt und Last gemeinsam prüfen; kein pauschaler Ausgleich großer Spalte.
Bestätigte technische Daten
Tabelle bei Bedarf seitlich scrollen.
| Eigenschaft | Wert | Prüfbedingungen |
|---|---|---|
| Gesamtdicke | 1,1 mm | method: ASTM D3652 · substrate: Klebeband ohne Liner · conditions: Toleranz ±10 % · source: https://multimedia.3m.com/mws/media/2366500O/3m-vhb-tape-gph-110gf.pdf?fn=3M-VHB-Tape-GPH-110GF.pdf |
| Dichte | 710 kg/m³ | method: ASTM D3574 · substrate: Schaum inkl. Klebstoff · conditions: Typischer Materialwert · source: https://multimedia.3m.com/mws/media/2366500O/3m-vhb-tape-gph-110gf.pdf?fn=3M-VHB-Tape-GPH-110GF.pdf |
| 90°-Schälhaftung | 37 N/cm | method: ASTM D3330 · substrate: Edelstahl; 5 mil Aluminiumfolie als Verstärkung · conditions: 23 °C; 72 h Verweilzeit; 300 mm/min · source: https://multimedia.3m.com/mws/media/2366500O/3m-vhb-tape-gph-110gf.pdf?fn=3M-VHB-Tape-GPH-110GF.pdf |
| Zugfestigkeit senkrecht | 670 kPa | method: ASTM D897 · substrate: Aluminium; 6,45 cm² · conditions: 23 °C; 72 h; 51 mm/min · source: https://multimedia.3m.com/mws/media/2366500O/3m-vhb-tape-gph-110gf.pdf?fn=3M-VHB-Tape-GPH-110GF.pdf |
| Überlapp-Scherfestigkeit | 730 kPa | method: ASTM D1002 / ISO 4587 · substrate: Edelstahl; 6,45 cm² · conditions: 23 °C; 72 h; 12,7 mm/min · source: https://multimedia.3m.com/mws/media/2366500O/3m-vhb-tape-gph-110gf.pdf?fn=3M-VHB-Tape-GPH-110GF.pdf |
| Statische Scherprüfung bei 23 °C | 1.000 g Prüflast | method: ASTM D3654 · substrate: Edelstahl; 3,23 cm² · conditions: 10.000 min Haltezeit · source: https://multimedia.3m.com/mws/media/2366500O/3m-vhb-tape-gph-110gf.pdf?fn=3M-VHB-Tape-GPH-110GF.pdf |
| Statische Scherprüfung bei 177 °C | 500 g Prüflast | method: ASTM D3654 · substrate: Edelstahl; 3,23 cm² · conditions: 10.000 min; keine Langzeit-Temperatureinstufung · source: https://multimedia.3m.com/mws/media/2366500O/3m-vhb-tape-gph-110gf.pdf?fn=3M-VHB-Tape-GPH-110GF.pdf |
| Minimale Applikationstemperatur | 10 °C | method: Herstellerangabe · substrate: Klebeband und Kontaktflächen · conditions: Verarbeitung, nicht untere Einsatztemperatur · source: https://multimedia.3m.com/mws/media/2366500O/3m-vhb-tape-gph-110gf.pdf?fn=3M-VHB-Tape-GPH-110GF.pdf |
- Typische Herstellerangaben, keine zugesicherten Abnahmespezifikationen. Quelle: 3M TDS, English-EU, Stand 2024-09. Die Angaben gelten für das Ausgangsmaterial, nicht als Prüfbericht des fertigen Stanzteils.
Anwendungen
- montage
- verklebung

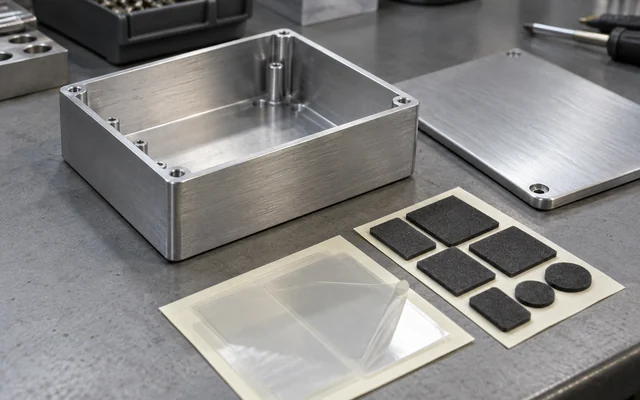

Converting
GPH-110GF als Zuschnitt und Stanzteil
YUSEN verarbeitet das 3M Material zu projektbezogenen Klebeteilen. Kontur und Entnahme werden auf die Montage abgestimmt.
- Längsschneiden
- Laminieren
- Stanzen
- Kiss-Cut
- Fingerlift
- Formstanzteile
Zeichnungen und technische Unterlagen können nach der ersten Kontaktaufnahme per E-Mail übermittelt werden.
Material und Lieferformen
Lieferformen
- Rollen
- Schmalrollen
- Zuschnitte
- Stanzteile
Breite, Länge, Teilekontur, Menge und Liefertermin werden im Angebot projektbezogen bestätigt.
Einschränkungen / Wichtige Hinweise
- 230 °C gilt kurzzeitig, nicht für Dauerbetrieb.
- Dicke ist keine Klebkraftklasse; Substrat, Fläche und Last prüfen.
- PP / PE / LSE nur nach eigener Validierung.
- Lackier- und Einbrennprozesse einschließlich Vorbehandlung prüfen.
- Herstellerwerte sind keine Fertigteil-Spezifikation.
- Keine pauschale Freigabe für Batterie-, Hochvolt- oder sicherheitskritische Anwendungen.
Technische Quellen und Dokumente
- 3M™ VHB™ Tape GPH-110GF · Technical Data Sheet · April 2025 · English-US (PDF)
- Offizielle Produktseite · 3M Deutschland
- GPH-Serie und Dickenübersicht · 3M Deutschland
3M und VHB sind Marken von 3M. Kundenspezifische Teile werden durch YUSEN verarbeitet; eine Freigabe dieser Teile durch 3M wird nicht behauptet.
Häufige Fragen
Wie dick ist GPH-110GF?
Die typische Gesamtdicke ohne Trennliner beträgt 1,1 mm. Das 3M TDS nennt ±10 % Dickentoleranz.
Welche Temperaturbeständigkeit hat GPH-110GF?
3M nennt 150 °C langfristig und 230 °C kurzzeitig unter den oben ausgewiesenen Prüfbedingungen. 230 °C ist keine Freigabe für Dauerbetrieb.
Was unterscheidet GPH-060GF, GPH-110GF und GPH-160GF?
Die Dicken betragen 0,60, 1,10 beziehungsweise 1,60 mm. Mehr Dicke bedeutet nicht automatisch eine höhere Klebkraft.
Für welche Materialien kann GPH-110GF geprüft werden?
Unter anderem für Metall, ausgewählte Kunststoffe und lackierte Oberflächen. Entscheidend ist die konkrete Kontaktfläche.
Ist GPH-110GF für PP oder PE geeignet?
Nicht pauschal. Für diese niedrigenergetischen Oberflächen ist eine eigene Validierung der Verbindung erforderlich.
Kann GPH-110GF vor dem Pulverbeschichten eingesetzt werden?
Das Material kommt für solche Prozesse infrage. Vorbehandlung, Einbrennzyklus und Belastung müssen gemeinsam geprüft werden.
Kann YUSEN GPH-110GF stanzen oder zuschneiden?
Ja. Kontur, Abmessungen, Liner-Handhabung und Lieferform werden für Ihr Projekt abgestimmt.
Ist YUSEN ein autorisierter 3M Vertriebspartner?
Nein. YUSEN ist ein unabhängiger Anbieter und Verarbeiter. Die Materialmarke 3M und die Verarbeitung durch YUSEN sind getrennt zu betrachten.
